電動工具及自行車充電設備

Power Tool Icon電動自行車 (eBikes)

隨著對環保型運輸工具的需求不斷增長,電動自行車 (eBike) 變得日益流行。一些國家/地區已通過法律來鼓勵採用 eBike。例如,中國已決定停止為燃氣助力型自行車發行新牌照,目前僅為 eBike 發行牌照。許多新法律還對輕型自行車制定重量要求,這帶動了對更小型電池和高效率充電器的需求。為滿足此需求,PI 提供充電器解決方案,以其廣泛的高度整合式高電壓 IC 為特色。

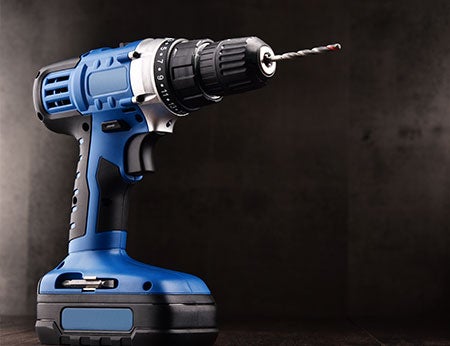

電動工具

Power Integrations 針對電動工具應用提供一系列高度整合的離線式功率轉換用高電壓 IC。解決方案包括返馳式、雙開關順向式以及 LLC 架構,輸出功率為 5 到 586 W。這個裝置將高電壓 MOSFET、控制器及保護電路全部整合在同一個散熱封裝內。精準定電流 (CC) 控制提供可靠的設計,符合電動工具電池充電器應用所需。

設計特色包括:

  • 可增強可靠度的電流限制和過熱關機保護 (具備自動故障復原能力)
  • 頻率抖動功能可降低 EMI
  • 高切換頻率能大幅縮小磁性元件的尺寸

參考設計

相關產品

Related Products
產品
產品規格型錄
拓撲結構
電壓等級
說明
Topology Secondary Side - FluxLink Regulated
Power Level 220 W
Description

數位可控的離線恆壓/恆流返馳式開關集成電路,具有零電壓開關(ZVS),採用先進的SR FET控制,特點包括750 V或900 V PowiGaN開關、同步整流和FluxLink反饋,輸出電壓高達30 V。

Topology Secondary Side - FluxLink Regulated
Power Level 220 W
Description

採用 750 V PowiGaN、主動箝位驅動和同步整流的數位控制的離線式 CV/CC 返馳式切換開關 IC 與用於 ZVS 的 ClampZero 主動箝位 IC 搭配使用,或單獨用於準諧振模式

Topology PFC
Power Level 240 W
Description

採用整合式 750 V  PowiGaN 切換開關的進階功率因數修正 (PFC) 控制器 IC 進行了最佳化,以在整個負載範圍內實現高功率因數 (PF) 和效率。

  • 對於高達 240 W 的 LLC 架構,將 PFS517xF 與 HiperLCS-2 晶片組配對
  • 對於高達 110 W 的返馳式架構,將 PFS527xF (自偏壓式) 與 InnoSwitch4-CZ 切換開關 IC 配對
Topology LLC Half Bridge
Power Level 220 W
Description

高效率的離線式 LLC 切換開關 IC 晶片組:

  • HiperLCS2-HB,具備整合式 600 V FREDFET 的半橋式功率裝置,以及
  • HiperLCS2-SR,具有同步整流和 FluxLink 回授的安全絕緣裝置

注意:HiperLCS-2 可輕鬆與 HiperPFS-5 PFC IC 配對。

Topology Flyback
Power Level 220 W
Description

採用整合式高電壓切換開關的主動箝位 IC 與 InnoSwitch4系列離線式切換開關 IC 搭配使用

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 220 W
Description

採用 750 V PowiGaN、主動箝位驅動和同步整流的離線式 CV/CC ZVS 返馳式整合切換開關 IC 與 ClampZero 主動箝位 IC 搭配使用

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 100 W
Description

內含整合式高壓切換器、同步整流和 FluxLink 回授的數位控制的離線式 CV/CC QR 返馳式切換開關 IC

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 65 W
Description

離線 CV/CC QR 返馳式切換開關 IC 具有整合式 650 V MOSFET、同步整流和 FluxLink 回授。適用於最高達 65 W 的應用

Topology PFC
Power Level 1000 W
Description

具備針對整個負載範圍內高功率因數 (PF) 和高效率最佳化之整合式高電壓 MOSFET 和 Qspeed 二極體的 PFC 控制器

Topology 2-Switch Forward
Power Level 586 W
Description

双管正激和反激式电源控制器

Topology LLC Half Bridge
Power Level 440 W
Description

整合式 LLC 控制器、高電壓功率 MOSFET 及驅動器

Topology Secondary Side - Opto Regulated
Power Level 244 W
Description

整合型PSU控制器+ 725 V MOSFET實現待機模式下的超低功耗技術

Topology Primary Side Regulated
Power Level 3.5 W
Description

可用於取代線性變壓器充電器且所需元件最少的切換開關
