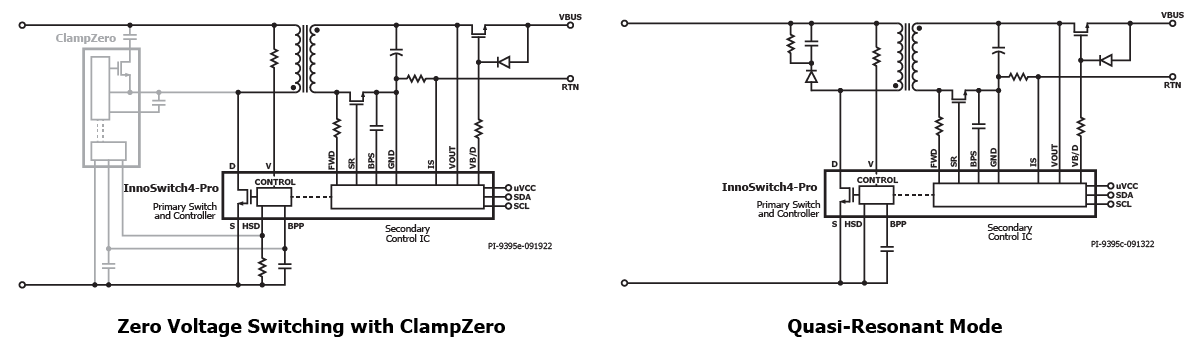

典型應用 ‒ 主動箝位返馳式。(採用 ClampZero)
InnoSwitch4-Pro
典型應用 ‒ 主動箝位返馳式。(採用 ClampZero)
InnoSwitch4-Pro
+ 2

InnoSwitch4-Pro

採用 750 V PowiGaN、主動箝位驅動和同步整流的數位控制的離線式 CV/CC 返馳式切換開關 IC 與用於 ZVS 的 ClampZero 主動箝位 IC 搭配使用，或單獨用於準諧振模式

應用
開始設計
過濾器 Filter Products
隱藏篩選器
Filter Products
顯示1 - 17項產品， 共17項
Product Parts Table
產品
產品規格型錄
輸出功率 (最大) - 封閉式, 230V
輸出功率 (最大) - 敞開式, 230V
輸出功率 (最大) - 封閉式, 通用
輸出功率 (最大) - 敞開式, 通用
輸出功率 (最大) - 連續性, 380V
輸出功率 (最大) - 峰值, 380V
控制功能
PowiGaN?
擊穿電壓
可訂購RDK
輸入電壓 (最小)
輸入電壓 (最大)
開關頻率 (最大)
拓撲結構
輸出配置
控制方式
輸出電壓 (最小)
輸出電壓 (最大)
IC封裝
內部開關
保護功能
電纜壓降補償
過熱反應
自動重啟和過壓反應
次級回應
運作溫度 (最小)
運作溫度 (最大)
MSL等級
產品類別
InnoSwitch4-Pro in InSOP-T28D Package

INN4373F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 70.0 W
Output Power (Max) - Open Frame, 230V 75.0 W
Output Power (Max) - Enclosed, Univ 60.0 W
Output Power (Max) - Open Frame, Univ 70.0 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
RDK-942 RDK-961
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4374F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 85.0 W
Output Power (Max) - Open Frame, 230V 90.0 W
Output Power (Max) - Enclosed, Univ 75.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4375F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 90.0 W
Output Power (Max) - Open Frame, 230V 100.0 W
Output Power (Max) - Enclosed, Univ 80.0 W
Output Power (Max) - Open Frame, Univ 90.0 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4376F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 115.0 W
Output Power (Max) - Open Frame, 230V 125.0 W
Output Power (Max) - Enclosed, Univ 100.0 W
Output Power (Max) - Open Frame, Univ 115.0 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4377F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 135.0 W
Output Power (Max) - Open Frame, 230V 145.0 W
Output Power (Max) - Enclosed, Univ 115.0 W
Output Power (Max) - Open Frame, Univ 135.0 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4474F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 155 W
Output Power (Max) - Peak, 380V 170 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4475F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 160 W
Output Power (Max) - Peak, 380V 180 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4476F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 180 W
Output Power (Max) - Peak, 380V 200 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4477F-H341

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 200 W
Output Power (Max) - Peak, 380V 220 W
Control Features 可調電流和電壓, 零電壓開關, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4574F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 80.0 W
Output Power (Max) - Open Frame, 230V 90.0 W
Output Power (Max) - Enclosed, Univ 65.0 W
Output Power (Max) - Open Frame, Univ 85.0 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4575F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 90.0 W
Output Power (Max) - Open Frame, 230V 100.0 W
Output Power (Max) - Enclosed, Univ 75.0 W
Output Power (Max) - Open Frame, Univ 90.0 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4576F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 105.0 W
Output Power (Max) - Open Frame, 230V 125.0 W
Output Power (Max) - Enclosed, Univ 80.0 W
Output Power (Max) - Open Frame, Univ 115.0 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4577F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Enclosed, 230V 125.0 W
Output Power (Max) - Open Frame, 230V 145.0 W
Output Power (Max) - Enclosed, Univ 90.0 W
Output Power (Max) - Open Frame, Univ 135.0 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4674F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 145 W
Output Power (Max) - Peak, 380V 170 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4675F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 155 W
Output Power (Max) - Peak, 380V 180 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4676F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 170 W
Output Power (Max) - Peak, 380V 200 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
InnoSwitch4-Pro in InSOP-T28D Package

INN4677F-H342

查看詳情
Data Sheet View Data Sheet
Output Power (Max) - Continuous, 380V 185 W
Output Power (Max) - Peak, 380V 220 W
Control Features 可調電流和電壓, 準諧振/CCM, 同步整流, 電纜壓降補償, 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動, 自動重啟/鎖定故障響應, USB快充電壓調節
PowiGaN? Yes
Breakdown Voltage 750 V
RDK Available
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 140 kHz
Topology 返馳式
Output Profile CV/CC
Control Scheme Fluxlink
Voltage - Output (Min) 3 V
Voltage - Output (Max) 24 V
IC Package InSOP-T28D
Internal Switch Yes
Protection Features 輸入過壓, 輸入欠壓, 開路同步整流FET檢測, 輸出過載, 輸出過壓, 輸出短路, 過溫
Cable Drop Compensation X
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟, 鎖定關斷
Secondary Response 自動重啟, 鎖定關斷
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 1
Product Type IC
顯示1 - 17項產品， 共17項
回到頂部

產品詳情

InnoSwitch™4-Pro 系列 I²C 大幅縮減了電源轉換器的尺寸。結合高達 140 kHz 的切換頻率和極高的整合度，可減少典型轉換器實作所需的元件體積和 PCB 電路板面積。

InnoSwitch4-Pro 與 ClampZero 系列主動箝位 IC 順暢連接，可在連續及不連續導通模式下實現零電壓切換。或者，InnoSwitch4-Pro 可以使用 RCD 箝位和適當的零件編號選擇在 QR 模式下運作。

整體系統效率超過 95%，這使設計人員能够消除散熱管理所需的散熱片、擴散板和環氧灌注材料
，進一步縮減尺寸，降低元件成本和製造複雜性。透過 PowiGaN 一次側切換開關和控制器、隔離式回授和二次側控制器與 I²C 介面的整合，簡化了完全可程式化的高效率電源供應器的開發和製造。

產品特色

高度整合、佔用面積小

  • 雙模式返馳式控制器
    • 與 ClampZero™ 主動箝位 IC 搭配使用時的零電壓切換 (ZVS)
    • 準諧振 (QR)
  • 用於在 DCM 和 CCM 下實現 ZVS 的獨特控制演算法
  • 穩健的 750 V PowiGaN™ 一次側切換開關
  • 穩態切換頻率 (最高至 140 kHz) 可使變壓器尺寸減至最小
  • 同步整流驅動器和二次側感測
  • 整合式 FluxLink™、HIPOT 隔離式回授連結
  • 驅動低成本 N 通道 FET 系列負載切換開關
  • 外部 MCU 的整合式 3.6 V 供應

透過 I²C 介面進行數位控制

  • 精準的 CV/CC/CP 控制
  • 動態調整電源供應器電壓與電流
  • 可選擇的僅限 DCM 的操作，用於降低 SR FET 電壓應力
  • 最佳化的命令集，可減少 I²C 流量
  • 針對電源供應器狀態和故障監控進行遙測

EcoSmart™ – 節能

  • 效率高達 95%
  • 無負載時低於 30 mW，包括線路感測和 MCU

進階保護/安全功能

  • 系列負載切換開關短路保護
  • 停用輸出故障回應
  • 快速輸入線路 UV/OV 保護
  • 可程式化的輸出 OV/UV 故障偵測和回應
  • 開路 SR FET 閘極偵測
  • 磁滯回復過溫保護
  • 可針對系統故障設定監視程式計時器

絕對安全且符合法規

  • 增強型絕緣大於 4000 VAC
  • 100% 生產 HIPOT 測試
  • 通過 UL1577 絕緣電壓 4000 VAC 和 TUV (EN62368) 安全認證

綠色環保封裝

  • 無鹵素，符合 RoHS 標準

應用

  • 高密度功率轉換器
  • 多通訊協定轉換器，包括 USB PD + PPS、QC、VOOC、VFC、SCP
  • 直充式行動裝置充電器
  • 多化學成分工具和通用電池充電器
  • 可調整 CV 和 CC LED 電子安定器
回到頂部

資源

應用說明

電路設計構想

產品規格型錄

設計範例

產品選擇指南和產品資料冊

影片

Create Cool and Compact In-Wall USB Chargers with InnoSwitch
Multi-Port USB Chargers Need Current Sharing Capability
InnoSwitch4-Pro Product Introduction

設計工具

Download ECad Models
InnoSwitch4-Pro Code Library and API for Arduino
InnoSwitch4-Pro Code Library and API for Microchip PIC16F18325

設計零件套裝

RDK-942 - 65 W USB PD 3.0 with 3.3 V-21 V PPS Power Supply Using InnoSwitch4-Pro PowiGaN, ClampZero and Injoinic IP2726S Controller
RDK-961 - 60 W Power Supply with ZVS and 5-20 V Programmable Output Using InnoSwitch4-Pro PowiGaN, ClampZero and Microchip Microcontroller

相關產品

ClampZero in MinSOP-16A Package
ClampZero

© 2024 Power Integrations. All Rights Reserved

粤ICP备2021104505号 粤公网安备44030502008046号
