產品
|
產品規格型錄
|
輸出功率 (最大) - 封閉式, 230V
|
輸出功率 (最大) - 敞開式, 230V
|
輸出功率 (最大) - 封閉式, 通用
|
輸出功率 (最大) - 敞開式, 通用
|
擊穿電壓
|
IC封裝
|
PowiGaN?
|
開關頻率 (最大)
|
輸入電壓 (最小)
|
輸入電壓 (最大)
|
拓撲結構
|
內部開關
|
產品類別
|
運作溫度 (最小)
|
運作溫度 (最大)
|
MSL等級
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
檢視 PDF
|
Output Power (Max) - Enclosed, 230V
70.0 W
|
Output Power (Max) - Open Frame, 230V
75.0 W
|
Output Power (Max) - Enclosed, Univ
70.0 W
|
Output Power (Max) - Open Frame, Univ
75.0 W
|
Breakdown Voltage
650 V
|
IC Package
MinSOP-16A
|
|
Switching Frequency (max)
140 kHz
|
Voltage - Input (Min)
85 V
|
Voltage - Input (Max)
265 V
|
Topology
Flyback
|
Internal Switch
Yes
|
Product Type
IC
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
|
|
Data Sheet
檢視 PDF
|
Output Power (Max) - Enclosed, 230V
90.0 W
|
Output Power (Max) - Open Frame, 230V
100.0 W
|
Output Power (Max) - Enclosed, Univ
90.0 W
|
Output Power (Max) - Open Frame, Univ
100.0 W
|
Breakdown Voltage
650 V
|
IC Package
MinSOP-16A
|
|
Switching Frequency (max)
140 kHz
|
Voltage - Input (Min)
85 V
|
Voltage - Input (Max)
265 V
|
Topology
Flyback
|
Internal Switch
Yes
|
Product Type
IC
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
|
|
Data Sheet
檢視 PDF
|
Output Power (Max) - Enclosed, 230V
135.0 W
|
Output Power (Max) - Open Frame, 230V
145.0 W
|
Output Power (Max) - Enclosed, Univ
135.0 W
|
Output Power (Max) - Open Frame, Univ
145.0 W
|
Breakdown Voltage
750 V
|
IC Package
MinSOP-16A
|
PowiGaN?
Yes
|
Switching Frequency (max)
140 kHz
|
Voltage - Input (Min)
85 V
|
Voltage - Input (Max)
265 V
|
Topology
Flyback
|
Internal Switch
Yes
|
Product Type
IC
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
|
|
Data Sheet
檢視 PDF
|
Output Power (Max) - Enclosed, 230V
200.0 W
|
Output Power (Max) - Open Frame, 230V
220.0 W
|
Output Power (Max) - Enclosed, Univ
200.0 W
|
Output Power (Max) - Open Frame, Univ
220.0 W
|
Breakdown Voltage
750 V
|
IC Package
MinSOP-16A
|
PowiGaN?
Yes
|
Switching Frequency (max)
140 kHz
|
Voltage - Input (Min)
85 V
|
Voltage - Input (Max)
265 V
|
Topology
Flyback
|
Internal Switch
Yes
|
Product Type
IC
|
Temperature - Operating (Min)
-40 °C
|
Temperature - Operating (Max)
150 °C
|
MSL Rating
3
|
|
產品詳情
ClampZero IC 與 InnoSwitch4 系列 IC 配對，能夠避免由於箝位和一次側切換開關中的切換損失而造成的能源浪費。這大幅提高了電源供應器效率，使其輕鬆超過 95%，同時保持了返馳式架構的彈性和低元件數量。

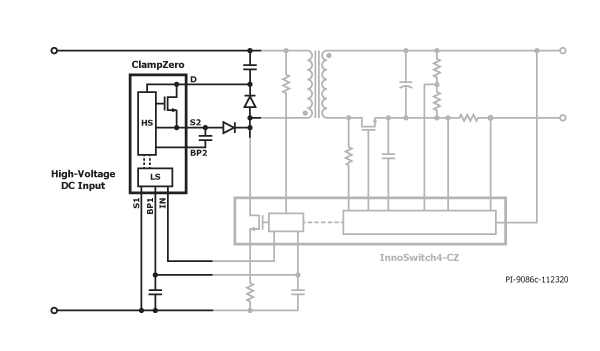

ClampZero IC 是一種主動箝位電路，可回收浪費的漏電感能量。ClampZero 包含一個高壓側功率切換開關和電平轉換自偏壓式控制器，用於接收來自連接到 InnoSwitch4 一次側控制器的低壓側收發器的通訊。
透過在所有線電壓以及 CCM 和 DCM 運作模式下確保零電壓切換，ClampZero 與 InnoSwitch4 相結合以實現高度靈活的主動箝位返馳式解決方案。在與 InnoSwitch4 IC 搭配使用的典型應用中，低切換損失允許使用高切換頻率，從而最大限度地縮小變壓器的實體尺寸並實現極小的 PCB 佔位面積。
產品特色
高度整合、佔用面積小
- 消除 InnoSwitch4 一次側切換開關中的切換損失
- 擷取並回收漏電感能量
- 大幅提高電源供應器效率
- 與 InnoSwitch4 無縫連接
- 直接由 InnoSwitch4 BYPASS 接腳供電
- 啟動時自偏壓
- 在 DCM 和 CCM 模式下運作
進階保護/安全功能
- 整合式溫度感測和磁滯回復過溫保護
綠色環保封裝
- 無鹵素，符合 RoHS 標準
