风能

Wind Icon在许多国家,风力发电系统已成为当今能源发电基础设施中的中坚力量。根据所采用的实际变换器拓扑的不同,这些风力发电系统包含下列一个或多个子系统:

  • 机侧变换器
  • 网侧变换器
  • 直流母线
  • 制动斩波器
  • 撬棒

下图显示的是两个最常见的风力发电系统的简化拓扑:直接驱动(DD)型风力发电系统(图1);和带双馈型感应发电机(DFIG)的风力发电系统(图2)。

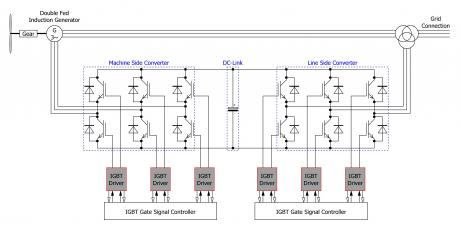

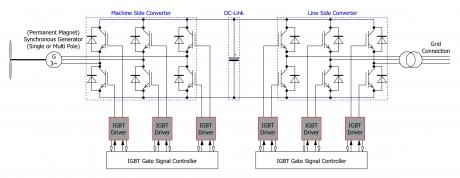

1 直接驱动型风力发电系统              图2 带双馈型感应发电机的风力发电系统

除直流母线和撬棒外,需要精选的功率半导体就是IGBT,它需要一个可靠的门极驱动器来确保在整个15年(最短)的工作寿命内可进行无故障操作。否则,断电会导致昂贵的成本,不仅因为能源损耗,还会产生维修和后勤成本(特别是在比较偏远的地区)。Power Integrations已经设计出了高度可靠的即插即用驱动器,它们已成为风力发电系统的行业标准,例如2SP03202SP0325

通常,在变速风力发电系统(如所示的DD和DFIG系统)中,需要采用变桨控制来调节动叶片,以适应实际系统和风力条件。这些变桨控制变换器也使用由包括Power Integrations的2SC0108T IGBT驱动核在内的产品进行驱动的IGBT。



相关产品

Related Products
产品
数据手册
拓扑结构
产品描述
Topology 2-level Voltage Source
Description

用于驱动半桥功率模块的双通道即插即用型门极驱动器,通过电气接口实现负温度系数(NTC)温度检测

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

适用于耐压在3300V以内的IGBT模块的1SP0635V2A0D数控门极驱动器

Topology 2-level Voltage Source
Description

用于EconoDUAL™或其他等效17 mm模块的双通道即插即用型门极驱动器,特别适用于3至5MW范围的海上风力涡轮机

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1
Description

用于耐压在3.3kV以内的100x140mm IGBT模块的即插即用型门极驱动器,特别适用于电动火车和有轨电车

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

即插即用门极驱动器,用于并联高达 3.3 kV 的 100x40 mm IGBT/SiC 模块,包括一个中央绝缘主控制(IMC) 2SI0400T2xxC和多达四个模块适配型门极驱动器(MAG) 2SM0120D2xxC ,以及一个电缆套件。

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1
Description

适用于1200V和1700V且封装为PrimePACK™ 3+ IGBT模块的双通道即插即用型驱动器

Topology Any
Description

高压隔离DC/DC电源

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

单通道SCALE-2驱动核,最高的集成水平,集成DC/DC电源和光纤接口的灵活的4.5 kV和6.5 kV门极驱动器

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

单通道SCALE-2即插即用型驱动器,具有主/从操作功能,可驱动3300 V到6500 V的IGBT(需配备外置的DC/DC电源)

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

单通道SCALE-2即插即用型驱动器,具有主/从操作功能,可驱动1200V到3300V的IGBT(自带DC/DC电源)

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

用于PrimePACK™ IGBT模块的双通道SCALE-2即插即用型驱动器,电气或光纤接口,支持驱动器直接并联

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

用于17mm IGBT模块的双通道SCALE-2即插即用型驱动器,功能齐全,支持驱动器直接并联

Topology 2-level Voltage Source
Description

双通道SCALE-2驱动核,最高的集成水平,兼容Infineon 的2ED300C17-S驱动器,30 A门极电流,2 x 4 W驱动功率

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

用于3.3 kV IGBT的双通道SCALE-2驱动核,最高的集成水平,超紧凑,高电压,高功率,35 A门极电流,2 x 5 W输出功率

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

采用平面变压器的单通道SCALE-2驱动核,最高的集成水平,最高的功率密度,针对大功率和高频应用,50 A门极电流,2 x 6 W输出功率

Topology 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Description

采用平面变压器的单通道SCALE-2驱动核,最高的集成水平,驱动电流60 A,用于驱动并联的大功率IGBT模块,输出功率20 W,用于最高500 kHz的高频应用
