2SC0650P

采用平面变压器的单通道SCALE-2驱动核,最高的集成水平,最高的功率密度,针对大功率和高频应用,50 A门极电流,2 x 6 W输出功率

筛选器 筛选产品
显示1 - 2项产品, 共2项
Product Parts
产品
数据手册
IGBT电压等级
通道数
三防漆?
支持的模块
逻辑输入电压
保护功能
技术
接口类型
支持的拓扑
电源电压 (典型)
栅极导通电压
栅极关断电压
输出功率/通道-最大
Gate Peak Current (Max)
隔离类型
Isolation Technology
最大开关频率
時間 - 輸出下降
時間 - 輸出上升
UL合规
驱动模式
主/外围
模块外壳
并行支持?
ROMS
Data Sheet 查看PDF
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --11.4 V
Power - Output/Channel (Max) 6.5 W
Gate Peak Current (Max) +50 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 150.0 kHz
Time - Output Fall 25 ns
Time - Output Rise 25 ns
UL Compliant compliant
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Module Housing Any
ROMS No
Data Sheet 查看PDF
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --11.4 V
Power - Output/Channel (Max) 6.5 W
Gate Peak Current (Max) +50 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 150.0 kHz
Time - Output Fall 25 ns
Time - Output Rise 25 ns
UL Compliant compliant
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Module Housing Any
Paralleling Support? No
ROMS No

SCALE-2双通道驱动核2SC0650P集高功率密度与应用广泛于一身。该驱动器用于要求最高可靠性的大功率和高频应用场合。它适用于耐压为1700V的IGBT,并具备专用的MOSFET模式。这款驱动器支持多个驱动器直接并联,使其能够很容易地实现大功率的逆变器设计,并可支持多电平拓扑应用。

独特的平板变压器技术确保了有效的高压绝缘能力和长期可靠性,在紧凑性和抗扰性方面树立了新的里程碑。2SC0650P采用超薄设计,其尺寸仅有61.7 x 57.2mm,最大高度6.5mm,这使其即使在最狭窄的空间也仍能有效应用。

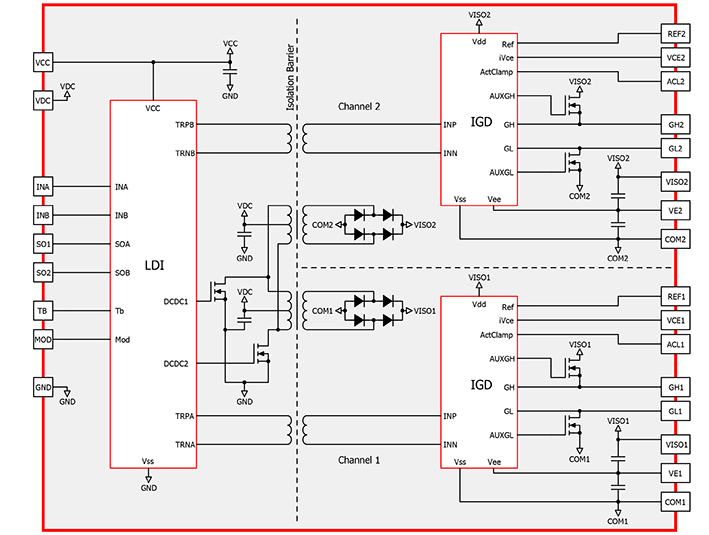

2SC0650P采用最新的SCALE-2芯片组/1/以及最新开发的平板变压器技术。SCALE-2芯片组是一套专用集成电路(ASIC),它包含智能门极驱动器所需的大部分功能。SCALE-2驱动器芯片组是在成熟的SCALE芯片组技术/2/基础上的进一步开发。 2SC0650P的目标市场是大功率、双通道的IGBT和MOSFET应用。该驱动器支持的开关频率高达150kHz,效率一流。2SC0650P包含完整的双通道IGBT驱动核,具备隔离的DC/DC电源、短路保护、高级有源钳位和电源电压监控功能。

采用平板变压器技术,能够降低变压器杂散电感、实现超薄设计,并显著提高功率密度。

  • 超薄解决方案
  • 平板变压器隔离
  • 可驱动1700V以内的IGBT
  • 开关频率最高150kHz
  • 延迟时间极短(<80ns)
  • 抖动极小(<±1ns)
  • 高门极电流(±50A)
  • 信号输入端具备施密特特性
  • 接口可识别3.3V...15V的逻辑电平
  • 兼容所有逻辑电平
  • 直接模式和半桥模式
  • 支持驱动器直接并联
  • 支持两电平和多电平拓扑
  • IGBT短路保护功能
  • 高级有源钳位功能
  • 隔离的DC/DC电源
  • 2 x 6W输出功率
  • 电源欠压保护功能
  • 符合EN50178安全隔离要求
  • 符合UL标准
  • 优越的EMC性能
  • 性能可靠,工作寿命长
