电视和显示器

TV Icon显示器

Power Integrations 提供了一系列针对显示器和电视的主电源应用和待机电源应用而设计的产品。每个 IC 都在单个芯片上集成了一个 ≥700 V 的功率 MOSFET、控制电路及保护电路。Power Integrations 解决方案不但节能,还符合全球所有现有及拟定中的节能标准,有助于降低成本并加速新产品的推出。

电视

Power Integrations提供的AC-DC转换器IC和功率因数校正器件可适用于从微型个人电视机到最大尺寸、最先进的4K电视机的所有同类产品。PI的产品具有最高集成度、小PCB占板面积和低净空要求,因此被众多设计师选中用于超薄电视机、高可靠性专业标牌和显示器,以及具有集成电源主板的高成本效益变种产品,以满足严格的性能要求。

InnoMux芯片组包括一个InnoMux控制器IC和一个InnoSwitch3-MX隔离型开关IC。该芯片组采用独特的单级功率架构,可降低显示器应用的功耗水平,与常规的电源方案相比,可将恒压及恒流LED背光驱动电路的整体效率提高50%,使电源效率达到91%。此外,电视机和显示器设计者还可以将元件数减少50%以上,从而降低制造成本,同时可增强电源板的可靠性。

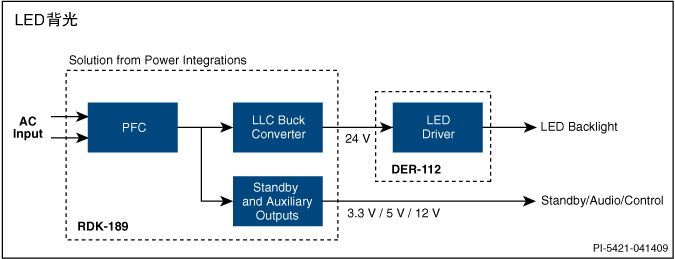

Figure 1: PI Circuit Elements for an LED-Backlit LCD-TV Power Architecture (see RDK-189 and DER-112)

参考设计

相关产品

Related Products
产品
数据手册
拓扑结构
功率等级
产品描述
Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 220 W
Description

离线恒压/恒流反激式开关IC,集成750V PowiGaN 开关、同步整流和准谐振(QR)工作模式

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 35 W
Description

带一个CV和多达四个CC输出的隔离式反激开关IC,用于电脑显示器或带显示面板的家用电器中的可调光LED串

每個 IMX206x 切換IC可搭配多達兩個 IML204DG 四通道LED背光控制器IC使用

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 100 W
Description

离线零电压切换(ZVS)反激开关IC,最多三个恒压(CV)输出或一个恒压(CV)和一个恒流(CC)输出,适用于可调光LED串

行业首款1700V GaN开关 (IMX2353F) 轻松支持1000VDC母线输入电压

Topology PFC
Power Level 240 W
Description

内部集成750V PowiGaN 开关的先进的功率因数校正(PFC)控制器IC,可在整个载范围内实现高功率因数(PF)和高效率。

  • 对于功率高达240W的LLC拓扑结构,PFS517xF可与 HiperLCS-2 芯片组搭配使用
  • 对于功率高达110W的反激式拓扑结构,PFS527xF(非自偏置供电)可与 InnoSwitch4-CZ 开关IC搭配使用
Topology LLC Half Bridge
Power Level 1650 W
Description

高效离线LLC开关IC芯片组:

  • HiperLCS2-HB:集成600V FREDFET的半桥功率器件;和
  • HiperLCS2-SR:集成同步整流和FluxLink反馈技术的安全隔离器件

注:HiperLCS-2可以轻松地与 HiperPFS-5 PFC IC 搭配使用。

Topology Any
Power Level N/A
Description

零功耗 X电容自动快速放电IC,可选无损耗过零点信号发生器

Topology Flyback, Secondary Side - FluxLink Regulated
Power Level 65 W
Description

集成了650 V MOSFET、同步整流、FluxLink反馈的离线反激式恒压/恒流准谐振开关电源IC

Topology PFC
Power Level 610 W
Description

采用集成600 V MOSFET的PFC控制器可在整个负载范围内提供高功率因数,具有高效率

Topology PFC
Power Level 1000 W
Description

采用集成高压MOSFET和Qspeed二极管的PFC控制器可在整个负载范围内提供高功率因数及高效率

Topology Any
Power Level N/A
Description

零功耗X电容自动放电IC

Topology Primary Side Regulated
Power Level 10 W
Description

适用于适配器和充电器的高能效、精确初级侧调节的恒压/恒流开关IC

Topology 2-Switch Forward
Power Level 586 W
Description

将双开关正向主电源转换器及反激式待机电源转换器与高压功率MOSFET集成

Topology Primary Side Regulated
Power Level 153 W
Description

采用精确初级侧稳压(PSR)的高能效、高功率离线式开关IC

Topology LLC Half Bridge
Power Level 440 W
Description

集成的LLC控制器、高压功率MOSFET及驱动器

Topology Secondary Side - Opto Regulated
Power Level 244 W
Description

集成了PSU Controller和725 V MOSFET,可实现超低待机功耗

Topology Primary Side Regulated
Power Level 12 W
Description

LinkSwitch-CV通过省去光耦器和次级控制电路,可以大大简化低功率电源的设计。

Topology Secondary Side - Opto Regulated
Power Level 333 W
Description

采用增强的EcoSmart技术的集成离线式开关,具有先进的特性和扩展的功率范围
