TOPSwitchGaN

整合 EcoSmart 技術的離線式切換電源,在經典返馳架構下可實現高達 440 W 的輸出功率,並達到 92% 的效率

應用
過濾器 Filter Products
隱藏篩選器
Filter Products
顯示1 - 6項產品, 共6項
Product Parts Table
產品
產品規格型錄
輸出功率 (最大) - 敞開式, 通用
輸出功率 (最大) - 敞開式, 230V
安裝類型
IC封裝
擊穿電壓
輸入電壓 (最大, DC)
輸入電壓 (最小)
輸入電壓 (最大)
開關頻率 (最大)
內部開關
拓撲結構
控制方式
輸出配置
控制功能
保護功能
過熱反應
自動重啟和過壓反應
運作溫度 (最小)
運作溫度 (最大)
PowiGaN?
輸出功率 (最大) - VDC
Output Power (Max) - Open Frame, Univ 130.0 W
Output Power (Max) - Open Frame, 230V 185.0 W
Mounting Type 穿孔
IC Package eSIP-7C
Breakdown Voltage 800 V
Voltage Input (Max, DC) 400V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 150 kHz
Internal Switch Yes
Topology 返馳式
Control Scheme 次級側
Output Profile CV
Control Features 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動
Protection Features 輸入過壓, 輸入欠壓, 輸出過壓, 輸出短路, 熱折返
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
PowiGaN? Yes
Power - Output (Max, VDC) 200 W
Output Power (Max) - Open Frame, Univ 70.0 W
Output Power (Max) - Open Frame, 230V 85.0 W
Mounting Type 表面安裝
IC Package eSOP-12B
Breakdown Voltage 800 V
Voltage Input (Max, DC) 400V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 150 kHz
Internal Switch Yes
Topology 返馳式
Control Scheme 次級側
Output Profile CV
Control Features 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動
Protection Features 輸入過壓, 輸入欠壓, 輸出過壓, 輸出短路, 熱折返
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
PowiGaN? Yes
Power - Output (Max, VDC) 90 W
Output Power (Max) - Open Frame, Univ 165.0 W
Output Power (Max) - Open Frame, 230V 210.0 W
Mounting Type 穿孔
IC Package eSIP-7C
Breakdown Voltage 800 V
Voltage Input (Max, DC) 400V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 150 kHz
Internal Switch Yes
Topology 返馳式
Control Scheme 次級側
Output Profile CV
Control Features 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動
Protection Features 輸入過壓, 輸入欠壓, 輸出過壓, 輸出短路, 熱折返
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
PowiGaN? Yes
Power - Output (Max, VDC) 240 W
Output Power (Max) - Open Frame, Univ 85.0 W
Output Power (Max) - Open Frame, 230V 95.0 W
Mounting Type 表面安裝
IC Package eSOP-12B
Breakdown Voltage 800 V
Voltage Input (Max, DC) 400V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 150 kHz
Internal Switch Yes
Topology 返馳式
Control Scheme 次級側
Output Profile CV
Control Features 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動
Protection Features 輸入過壓, 輸入欠壓, 輸出過壓, 輸出短路, 熱折返
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
PowiGaN? Yes
Power - Output (Max, VDC) 105 W
Output Power (Max) - Open Frame, Univ 300.0 W
Output Power (Max) - Open Frame, 230V 400.0 W
Mounting Type 穿孔
IC Package eSIP-7C
Breakdown Voltage 800 V
Voltage Input (Max, DC) 400V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 150 kHz
Internal Switch Yes
Topology 返馳式
Control Scheme 次級側
Output Profile CV
Control Features 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動
Protection Features 輸入過壓, 輸入欠壓, 輸出過壓, 輸出短路, 熱折返
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
PowiGaN? Yes
Power - Output (Max, VDC) 440 W
Output Power (Max) - Open Frame, Univ 135.0 W
Output Power (Max) - Open Frame, 230V 170.0 W
Mounting Type 表面安裝
IC Package eSOP-12B
Breakdown Voltage 800 V
Voltage Input (Max, DC) 400V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Switching Frequency (max) 150 kHz
Internal Switch Yes
Topology 返馳式
Control Scheme 次級側
Output Profile CV
Control Features 可選擇電流限制, 頻率抖動, 可設定開關頻率, 軟啟動
Protection Features 輸入過壓, 輸入欠壓, 輸出過壓, 輸出短路, 熱折返
Over-Temperature Response 滯回
Auto-Restart & Overvoltage Response 自動重啟
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
PowiGaN? Yes
Power - Output (Max, VDC) 180 W

產品詳情

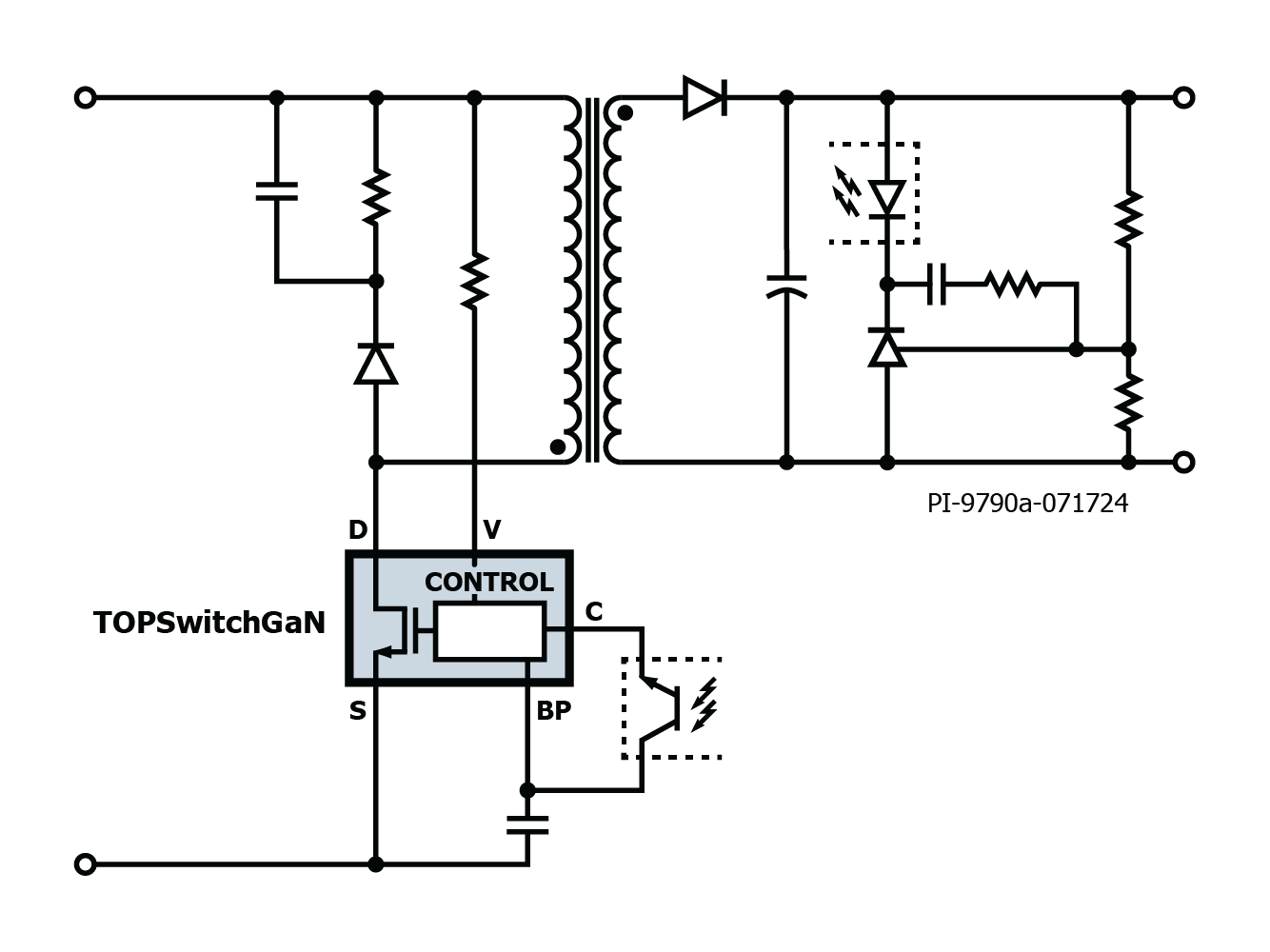

TOPSwitchGaN IC 是一款高度整合的切換式電源,將經典返馳轉換器的最大輸出功率擴展至 440 W,為複雜的諧振與 LLC 拓撲提供更簡單的替代方案。該元件透過在控制輸入端監測類比回授電流,實現變頻變流控制。

TOPSwitchGaN 返馳控制器可於連續導通模式(CCM)或非連續導通模式(DCM)下運作。控制器整合了頻率抖動振盪器、電流限制控制器、BYPASS 腳位上的 5 V 穩壓器、BYPASS 欠壓與過壓偵測電路、輸入線電壓感測電路、電流限制選擇電路、過溫保護、前沿消隱以及 PowiGaN 功率開關。

產品重點

高度整合,精巧封裝

  • 在 20% 至 100% 負載範圍內,平均效率達 90%
  • 堅固的 800 V PowiGaN™ 開關,具備優異的浪湧耐受能力
  • 高達 150 kHz 的切換頻率,有效縮小變壓器尺寸

EcoSmart™ —— 高能源效率

  • 在 230 VAC 條件下,空載功耗低於 50 mW
  • 在 230 VAC 輸入、300 mW 輸入功率下,輸出功率可達 200 mW

降低元件數量,提升設計彈性

  • 頻率抖動與源極電位散熱設計,有助於縮小 EMI 濾波器尺寸
  • 整合軟啟動功能,降低啟動應力
  • 可程式化切換頻率,提高設計彈性
  • 提供表面黏著封裝以利 PCB 散熱,以及直插封裝以整合散熱片
    (關於固定夾的資訊,請點擊 這裡

完整的保護功能

  • 輸出短路、過載、過電流與過電壓保護
  • 自動重新啟動機制,在輸出短路故障期間將功率限制於 <3%
  • 輸入欠壓(UV)保護,避免關斷異常
    • 簡單快速的交流電重置
  • 輸入過壓(OV)關斷,提高對電源浪湧的防護能力
  • 具備大遲滯的高精度熱關斷保護(OTP)

典型應用

  • 家電產品
  • 工具、電動車充電器
  • 工業電源
