HiperTFS

将双开关正向主电源转换器及反激式待机电源转换器与高压功率MOSFET集成

此产品持续销售中,并已推出新版本。
应用

产品停售信息

HiperTFS系列将于2020年6月10日后停产。请立即联系您的PI销售代表,我们备有样本可协助您改用替代产品。

建议替代产品:

产品编号替代产品产品编号替代产品
TFS757HGTFS7701HTFS761HGTFS7705H
TFS758HGTFS7702HTFS762HGTFS7706H
TFS759HGTFS7703HTFS763HGTFS7707H
TFS760HGTFS7704HTFS764HGTFS7708H

说明

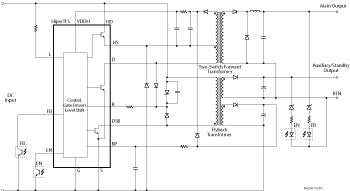

HiperTFS系列器件同时将高功率双正激转换器和一个中等功率反激(待机)转换器集成到单个超薄eSIP功率封装。该单芯片解决方案提供了双正激转换器和反激转换器控制器、高压端和低压端驱动器、所有三个高压功率MOSFET,省去了转换器所需的高成本外部脉冲变压器。该器件非常适合同时需要最高功率为414 W的主电源转换器(双正激)和最高功率为20 W的待机电源转换器(反激)的高功率应用。HiperTFS器件具备Power Integrations的整套标准保护功能,例如集成软启动、故障及过载保护、迟滞热关断等。HiperTFS采用先进的功率封装技术,可简化双开关正激拓扑结构的布板、安装及散热管理,同时在单个紧凑封装中具有极高的功率能力。该器件可在宽输入电压范围内工作,并且可用于HiperPFS等功率因数校正级之后。

产品特色

主要优势

  • 双管正激主电源和反激待机电源的单芯片解决方案
  • 集成度高,可缩小电源设计的外形尺寸并提高其功率密度
    • 集成了控制、栅极驱动和三个高压功率MOSFET
    • 电平位移技术省去了脉冲变压器
    • 保护功能包括:欠压保护(UV)、过压保护(OV)、过热保护(OTP)、过流保护(OCP)和短路保护(SCP)
  • 变压器复位控制
    • 防止变压器在任何条件下出现饱和
  • 允许以 >50%的占空比工作
    • 降低初级侧RMS电流和导通损耗
  • 待机电源提供内置的过载功率补偿
  • 采用超薄封装,总输出功率最高可达434 W
    • 峰值功率最高可达550 W
    • 高效率解决方案可使设计轻松满足严格的能效规范
    • 满载时效率 >90%
    • 可进行空载调整,轻载损耗低
  • 可通过夹片快速安装到散热器,无需隔热垫
  • 无卤素和符合RoHS

应用

  • 计算机
  • 打印机
  • LCD电视机
  • 视频游戏机
  • 高功率适配器
  • 工业及电器产品
