MinE-CAP

大電容器小型化和突波管理 IC,用於超高功率密度的 AC/DC 轉換器

應用
過濾器 Filter Products
顯示1 - 1項產品, 共1項
Product Parts Table
產品
產品規格型錄
保護功能
PowiGaN?
IC封裝
過熱反應
安裝類型
產品類別
運作溫度 (最大)
運作溫度 (最小)
斷開MOSFET
Data Sheet 檢視 PDF
Protection Features Output Open Loop, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature
PowiGaN? Yes
IC Package MinSOP-16A
Over-Temperature Response Hysteretic
Mounting Type Surface Mount
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Disconnect MOSFETs 2

MinE-CAP IC 大幅縮小了輸入大電容器的尺寸,而不會影響輸出漣波、工作效率,且無需重新設計變壓器。與傳統技術 (例如,運作時切換頻率非常高) 相比,MinE-CAP 可縮小至相同或更小的整體電源供應器尺寸,同時避開了複雜的 EMI 濾波以及與極高頻率設計相關的變壓器/箝位電路損耗增加的難題。

MinE-CAP 還可以精確地管理 AC 開啟時的突波電流,從而免去了耗散的 NTC 或大型慢熔型保險絲。

此外,MinE-CAP 還可用於需要延伸寬範圍輸入 (90 VAC 至 350+VAC) 的應用中,同樣具有高百分比的輸入電容額定值 160 V,且堆疊的 400 V 或 500-600 V 額定電容器的電容比通常所需的值小得多。

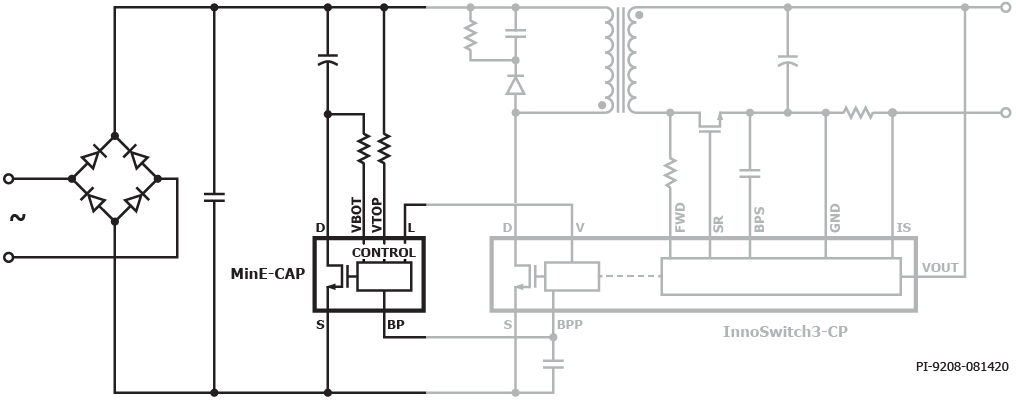

輸入 E-CAP 配備有一個小型高電壓電容器 (CHV 通常為 400 V),並且與 MinE-CAP IC 串聯連接的一個低電壓電容器 (CLV 通常為 160 V) 與其並聯。輸入電容器的實體尺寸已最小化,因為高百分比的輸入電容額定值為 160 V,而不是通常在傳統的通用電壓輸入轉換器中所使用的 400 V。









產品特色

  • 輸入大電容器 (E-CAP) 的體積減少幅度高達 50%
  • 消除了突波 NTC
  • 顯著降低了輸入橋式整流器和保險絲上的 i2t 應力
  • 與 InnoSwitch IC 系列搭配使用,以實現最少元件數的超小型 AC/DC 轉換器

進階保護/安全功能

  • 整合式溫度感測和磁滯回復過溫保護
  • 輸入突波保護
  • 接腳開路/短路和 E-CAP UV/OV 故障報告
