SID11x1K

单通道IGBT/MOSFET门极驱动器,可提供耐压650 V的加强绝缘

应用
筛选器 筛选产品
显示1 - 2项产品, 共2项
Product Parts
产品
数据手册
IGBT电压等级
Gate Peak Current (Max)
最大开关频率
支持的模块
逻辑输入电压
保护功能
技术
接口类型
支持的拓扑
电源电压 (典型)
隔离类型
Isolation Technology
時間 - 輸出上升
時間 - 輸出下降
驱动模式
主/外围
并行支持?
Data Sheet 查看PDF
IGBT Voltage Class 1200 V
Gate Peak Current (Max) +5 A
Max Switching Frequency 75.0 kHz
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Basic Active Clamping, Adv Soft Shutdown, Dynamic Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-iDriver
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 5 V
Isolation Type Basic
Isolation Technology Fluxlink
Time - Output Rise 22 ns
Time - Output Fall 18 ns
Driving Mode Direct-Independent
Main/Peripheral N/A
Paralleling Support? No
Data Sheet 查看PDF
IGBT Voltage Class 1200 V
Gate Peak Current (Max) +8 A
Max Switching Frequency 75.0 kHz
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Basic Active Clamping, Adv Soft Shutdown, Dynamic Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-iDriver
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 5 V
Isolation Type Basic
Isolation Technology Fluxlink
Time - Output Rise 22 ns
Time - Output Fall 18 ns
Driving Mode Direct-Independent
Main/Peripheral N/A
Paralleling Support? No

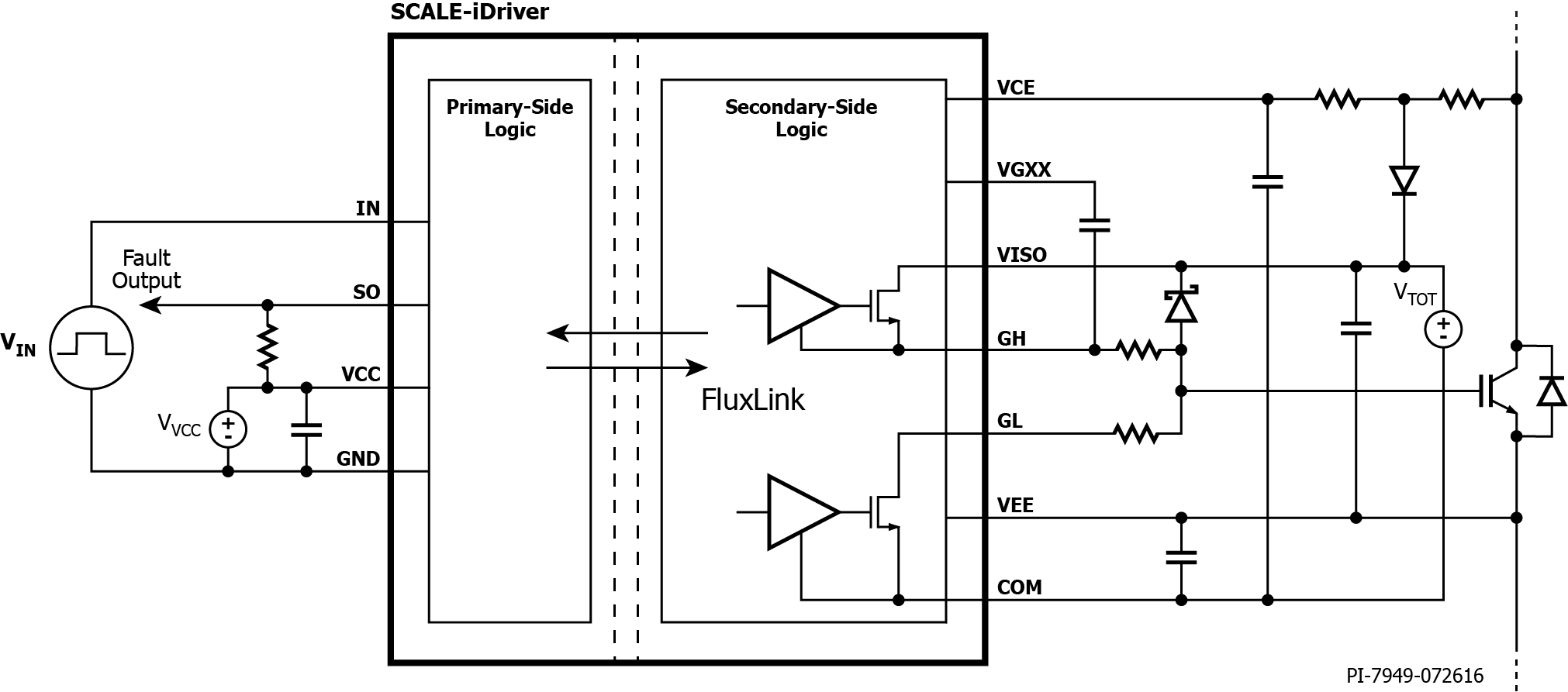

SID11x1K是采用eSOP封装的单通道IGBT和MOSFET驱动器。该器件利用Power Integrations创新的固体绝缘FluxLink技术实现了加强绝缘。其8 A峰值输出驱动电流可直接驱动600 A(典型值)的开关器件,而无需使用外置推动级。对于超出SID11x1K的最大输出电流的门极驱动要求,可以在外部添加一个放大器(推动级)。稳定的门极正负电压由一个单绕组隔离电压源提供。

该器件还具有带高级软关断(ASSD)的短路保护(DESAT)、用于原方和副方的欠压保护(UVLO)以及带温度和过程补偿输出阻抗的轨到轨输出等更多功能,可确保产品即使在严苛的条件下也能安全工作。

控制器(PWM和故障)信号兼容5 V CMOS逻辑电平,使用外部分压电阻还可将逻辑电平调整到15 V。

高度集成,外形紧凑

  • 独立的门极开通和关断管脚,可提供8 A峰值驱动电流
  • 集成的FluxLink™技术
  • 轨到轨输出电压且稳压
  • 副方单电源供电
  • 适合600V/650V/1200V IGBT和MOSFET功率开关
  • 可提供加强绝缘最大耐压650V
  • 可提供基本绝缘最大耐压1200V
  • 开关频率最高至75kHz
  • 传输延迟时间非常短,仅为260 ns
  • ±5 ns传输延迟抖动
  • -40°C至125℃工作环境温度
  • 具有较高的共模瞬态抗扰性
  • 采用9.5mm电气间隙和爬电距离的eSOP封装

先进的保护/安全功能

  • 原方和副方欠压保护(UVLO)与故障反馈
  • 采用VCESAT监控和故障反馈的短路保护
  • 高级软关断(ASSD)

完全符合各项安规要求

  • 产品100%进行局部放电测试
  • 产品100%进行6 kV RMS 1秒的HIPOT合规性测试
  • VDE 0884-10加强绝缘认证正在申请中

环保封装

  • 无卤素且符合RoHS标准
