2SP0215F2Q0C

适用于耐压在1200V以内的Infineon™ EconoDUAL™ 17mm IGBT功率模块且已通过ASIL认证的即插即用型双通道门极驱动板

应用
显示1 - 1项产品, 共1项
Product Parts
产品
数据手册
IGBT电压等级
ISO26262 功能安全等级
支持的模块
支持的模块
保护功能
三防漆?
门极峰值电流(最大)
门极关断电压
IGBT制造商
门极导通电压
电源电压 (典型)
隔离类型
IGBT的连接类型
逻辑输入电压
模块外壳
通道数
技术
隔离技术
存储温度(最低)
存储温度(最高)
支持的拓扑
输出功率/通道-最大
并行支持?
运作温度 (最小)
時間 - 輸出上升
時間 - 輸出下降
接口类型
电压 - 直流母线切换
运作温度 (最大)
封装
驱动器监控
Data Sheet 查看PDF
IGBT Voltage Class 1200 V
ISO26262 Functional Safety Level ASIL B
Supported Module Type IGBT
Supported Module(s) FF900R12ME7W_B11
Protection Features Adv Active Clamping, Over-voltage, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Conformal Coated? Yes
Gate Peak Current (Max) +29 A
Gate Turn-off Voltage -9.2 V
IGBT Manufacturer Infineon
Gate Turn-on Voltage +15.0 V
Supply Voltage (Typ) 5 V
Isolation Type Reinforced
Connection Type to IGBT Direct
Logic Input Voltage 5
Module Housing 17mm
Number of Channels 2
Technology SCALE-2
Isolation Technology Galvanic
Temperature - Storage (Min) -40 ℃
Temperature - Storage (Max) 50 ℃
Supported Topologies Integrated Half-Bridge
Power - Output/Channel (Max) 1.5 W
Paralleling Support? No
Temperature - Operating (Min) -20 ℃
Time - Output Rise 5 ns
Time - Output Fall 10 ns
Interface Type Electrical
Voltage - DC Link Switching 1200 V
Temperature - Operating (Max) 50 ℃
Package Board
Driver Monitoring None

产品详情

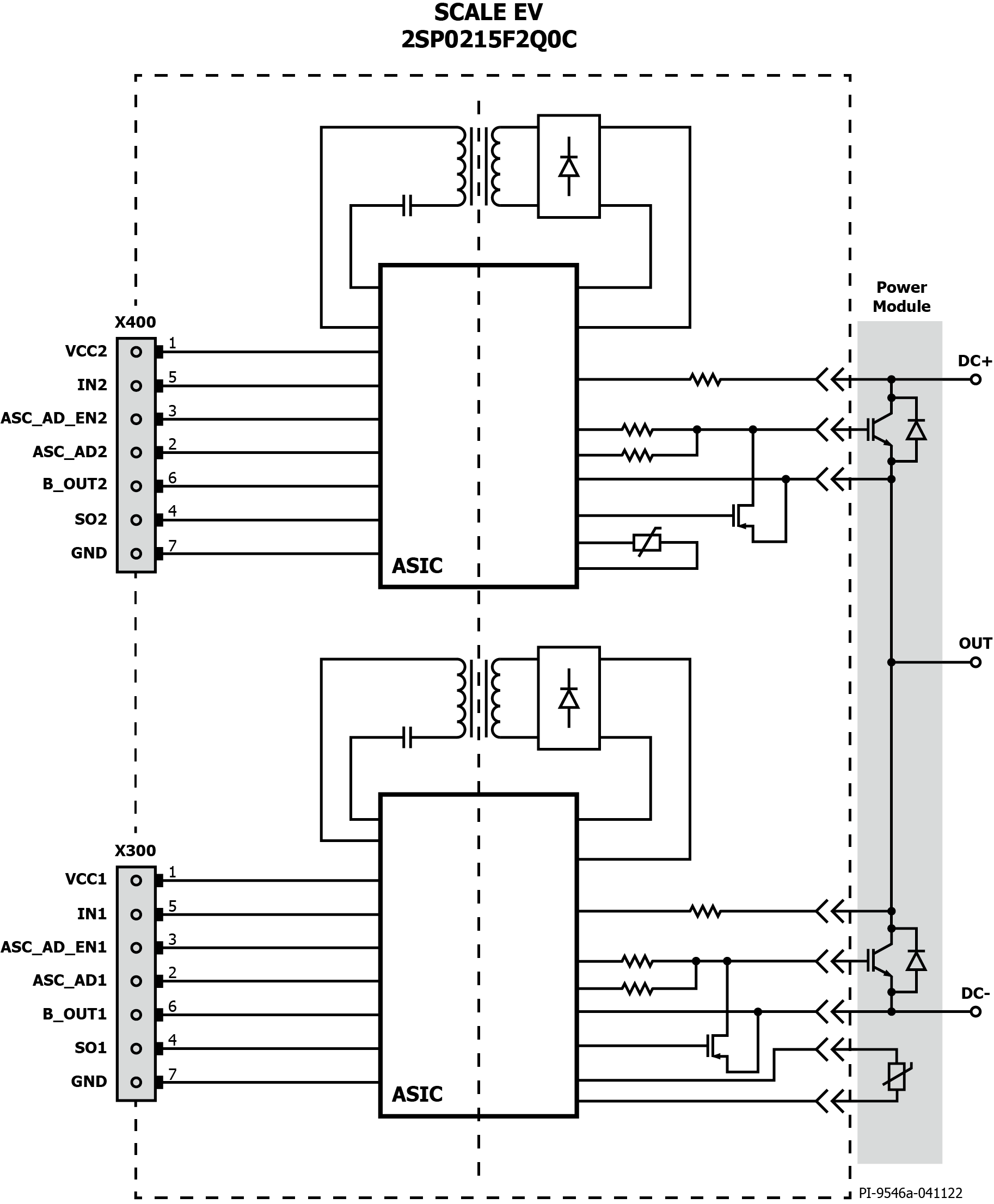

2SP0215F2Q0C是一款双通道门极驱动器,适用于驱动IGBT开关的Infineon™ EconoDUAL™ 17mm模块。即插即用型门极驱动器专为要求汽车级认证的应用而设计,例如电动巴士、电动卡车、纯电动汽车、混合动力电动汽车或电池工作电压高达1000V的燃料电池逆变器。

门极驱动器可提供汽车相关的保护功能和诊断功能。电气绝缘的IGBT模块集成的NTC读出器可提供IGBT模块温度信息。

产品特色

  • 适合于EconoDUAL™模块的即用型双通道门极驱动器解决方案
  • 适合于耐压在1200V以内的7mm IGBT功率模块
  • 原方采用符合加强绝缘的电气接口
  • +20A/-15A峰值门极输出电流
  • 支持开关频率最高至20kHz
  • 在最高环境温度下提供每通道1.5W门极输出功率
  • 数字通信接口
  • 工作环境温度介于-40°C至+85°C之间
  • 支持在高达5500米海拔高度上工作
  • 具有较高的共模瞬态抗扰性

保护、安全及诊断功能

  • 5V输入逻辑
  • 直流母线主动放电(AD)功能(可选)
  • 电机主动短路(ASC)功能(可选)
  • 模块集成NTC元件的电气绝缘模拟温度测量
  • 轨到轨副方输出电压且稳压
  • 集成的FluxLink?技术为原方与副方提供加强绝缘带
  • 高级阻性过压控制(AROC)功能控制的软关断可对任何严重故障作出响应
  • 内部通信监控
  • 原方和副方欠压监测(UVLO)
  • 副方过压监测(OVLO)
  • 门极监控
  • 原方和副方两级结温监测
  • 退饱和监控
  • DC/DC控制器过流监测
  • 独立的隔离数字故障和状态输出
  • 有源米勒钳位
  • 三防漆

完全符合各项安规要求

  • ASIL-B认证(申请中)
  • 原方和副方之间的电气间隙和爬电距离符合加强绝缘要求(根据IEC 60664-1和IEC 60664-3)
  • SEooC产品认证(申请中)
  • 产品100%进行局部放电测试
  • 产品100%进行4000kV RMS 1秒的HIPOT合规性测试

应用领域

  • 电动巴士和电动卡车牵引逆变器
  • 柴电牵引逆变器
  • 燃料电池逆变器
  • 农用和建筑车辆及设备
  • 其他汽车和工业应用
