2SC0115T
适用于90 kW-500 kW逆变器的最小IGBT门极驱动器，SCALE-2+技术，适用于1200 V IGBT驱动器的电气绝缘方案，高级有源钳位或SSD功能
应用
|
产品
|
数据手册
|
IGBT电压等级
|
通道数
|
三防漆?
|
驱动模式
|
Gate Peak Current (Max)
|
栅极关断电压
|
Isolation Technology
|
接口类型
|
保护功能
|
隔离类型
|
逻辑输入电压
|
主/外围
|
最大开关频率
|
Options Info
|
栅极导通电压
|
支持的模块
|
支持的拓扑
|
输出功率/通道-最大
|
并行支持？
|
电源电压 (典型)
|
時間 - 輸出下降
|
時間 - 輸出上升
|
技术
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
查看PDF
|
IGBT Voltage Class
1200 V
|
Number of Channels
2
|
Conformal Coated?
No
|
Driving Mode
Direct-Independent
|
Gate Peak Current (Max)
+15 A
|
Gate Turn-off Voltage
--8.5 V
|
Isolation Technology
Galvanic
|
Interface Type
Electrical
|
Protection Features
Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
|
Isolation Type
Reinforced
|
Logic Input Voltage
5
|
Main/Peripheral
N/A
|
Max Switching Frequency
50.0 kHz
|
Options Info
Conformal Coated Version 2SC0115T2A0C-12
|
Gate Turn-on Voltage
+15.0 V
|
Supported Module Type
IGBT, N-Channel MOSFET
|
Supported Topologies
2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
|
Power - Output/Channel (Max)
1.4 W
|
|
Supply Voltage (Typ)
15 V
|
Time - Output Fall
12 ns
|
Time - Output Rise
6 ns
|
Technology
SCALE-2+
|
|
|
Data Sheet
查看PDF
|
IGBT Voltage Class
1200 V
|
Number of Channels
2
|
Conformal Coated?
Yes
|
Driving Mode
Direct-Independent
|
Gate Peak Current (Max)
+15 A
|
Gate Turn-off Voltage
--8.5 V
|
Isolation Technology
Galvanic
|
Interface Type
Electrical
|
Protection Features
Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
|
Isolation Type
Reinforced
|
Logic Input Voltage
5
|
Main/Peripheral
N/A
|
Max Switching Frequency
50.0 kHz
|
|
Gate Turn-on Voltage
+15.0 V
|
Supported Module Type
IGBT, N-Channel MOSFET
|
Supported Topologies
2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
|
Power - Output/Channel (Max)
1.4 W
|
Paralleling Support?
No
|
Supply Voltage (Typ)
15 V
|
Time - Output Fall
12 ns
|
Time - Output Rise
6 ns
|
Technology
SCALE-2+
|

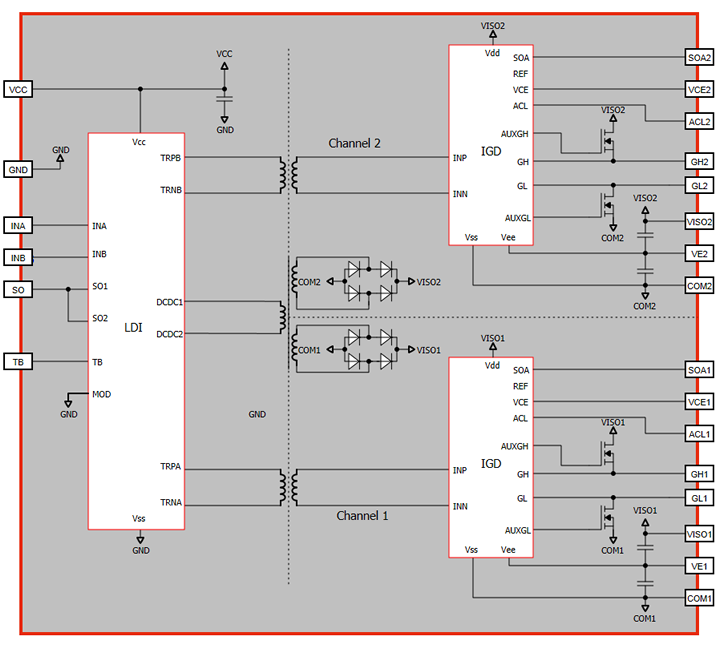

新型2SC0115T IGBT驱动核采用SCALE-2+集成电路以及适用于DC/DC电源和开关信号传输的隔离式变压器技术，并且无需采用光耦器，大大提高系统可靠性和性能。IGBT驱动核的增强电气隔离专门针对工作电压900 V的系统，这种技术通常适用于1200 V IGBT模块，并且满足IEC 60664-1和IEC 61800-5-1的PD2和OV II要求。2SC0115T IGBT门极驱动核支持电流高达2400 A的模块以及高达50 kHz的开关频率。
- SCALE-2+芯片组
- 可提供原厂三防漆涂覆
- 可设定的SSD和AAC功能
- 新的管脚，支持手工焊接、波峰焊接及其他可选的焊接工艺
- 新的管脚长度（2.54mm；3.1mm；5.84mm），支持2mm PCB板厚
- 完全无铅
- 均采用了EMC增强型技术
- 电气及机械性能保持不变
- 100%向下兼容
- 所有型号均通过UL认证，且符合UL508C标准
- 双通道驱动核，可驱动耐压在1200V以内的IGBT
- ±15A门极电流，+15 V/-6 V
- 每通道最大驱动功率1.2 W
- 板载稳压电源
- 软关断(SSD)或高级有源钳位(AAC)功能
- 高可靠性（元件数量减少）
- 一流的隔离技术
- 经局部放电测试的隔离技术
- 延迟时间<100 ns，最高开关频率为50 kHz
- 符合IEC 61800-5-1和IEC 60664-1的900V工作电压隔离规定
- -40°C至+105°C（105°C时降额使用）
- 符合RoHS标准
