显示1 - 2项产品, 共2项
Product Parts Table
产品
数据手册
輸出功率 (最大) - 封闭式, 230V
輸出功率 (最大) - 开架式, 230V
輸出功率 (最大) - 封闭式, 通用
輸出功率 (最大) - 开架式, 通用
IC封装
控制功能
保护功能
过热反应
次级回应
输入电压 (最小)
输入电压 (最大)
控制方式
安装类型
产品类型
击穿电压
运作温度 (最大)
运作温度 (最小)
内部开关
自动重启和过压反应
电缆压降补偿
拓扑结构
输出配置
Data Sheet 查看PDF
Output Power (Max) - Enclosed, 230V 3.0 W
Output Power (Max) - Open Frame, 230V 3.0 W
Output Power (Max) - Enclosed, Univ 3.0 W
Output Power (Max) - Open Frame, Univ 3.0 W
IC Package SO-8C
Control Features Cable Drop Compensation, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Output Undervoltage, Overtemperature, Input Overvoltage, Input Undervoltage, Output Overvoltage, Output Short Circuit, Output Open Loop
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Control Scheme Primary-side
Mounting Type Surface Mount
Product Type IC
Breakdown Voltage 700 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Cable Drop Compensation X
Topology Flyback
Output Profile CV/CC
Data Sheet 查看PDF
Output Power (Max) - Enclosed, 230V 6.0 W
Output Power (Max) - Open Frame, 230V 9.0 W
Output Power (Max) - Enclosed, Univ 5.0 W
Output Power (Max) - Open Frame, Univ 8.0 W
IC Package SO-8C
Control Features Cable Drop Compensation, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Output Undervoltage, Overtemperature, Input Overvoltage, Input Undervoltage, Output Overvoltage, Output Short Circuit, Output Open Loop
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Control Scheme Primary-side
Mounting Type Surface Mount
Product Type IC
Breakdown Voltage 700 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Cable Drop Compensation X
Topology Flyback
Output Profile CV/CC

说明

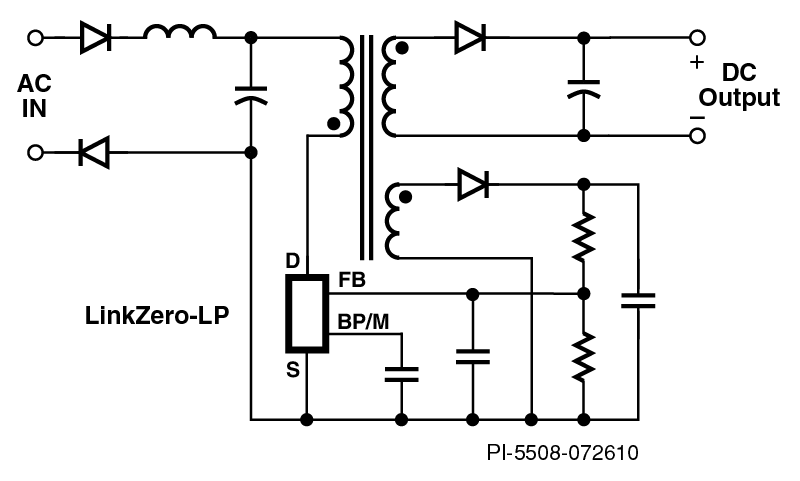

LinkZero-LP是PI流行器件LinkSwitch-LP的升级版本,它采用了新的控制技术,能使器件自动进入空载模式并从空载模式中唤醒,而空载功耗不足5 mW - 远低于IEC规定的零空载功耗标准。严格指定的反馈(FB)引脚电压参考能使可实现通用输入初级侧稳压电源,并且在5%负载到满载之间实现精确恒压。启动及工作时的功率直接来自于漏极引脚,无需使用启动电路。通过内部振荡频率的抖动大大降低了准峰值和平均值的EMI,从而降低滤波器成本。

产品特色

零空载功耗实现最低系统成本

  • 断开负载后自动进入零输入功率模式
  • 对现有LinkSwitch-LP设计可简单升级
  • 非常严格的IC参数容差可提高系统制造良品率
  • 适合低成本无箝位设计
  • 频率调制技术可极大降低EMI滤波元件的成本
  • 增大的封装爬电距离可提高系统的应用可靠性

先进的保护/安全特性

  • 精确的迟滞热关断保护-自动恢复功能可降低电源从故障现场的回收
  • 通用输入范围可在全世界范围内使用
  • 自动重启动功能在短路及开环电路故障状况下可将输出功率降低85%以上
  • 简单的ON/OFF控制,无需环路补偿
  • 高带宽提供快速的无过冲启动及出色的瞬态负载响应

EcoSmart – 高效节能

  • 230 VAC输入时的空载功耗低至4 mW*
  • 无需增加任何元件,轻松满足全球所有的能效标准
  • ON/OFF控制可在极轻负载时具备恒定的效率

应用

  • 手机或无绳电话、PDA、电动工具、MP3或便携式音频设备、剃须刀等使用的充电器

*IEC 62301第4.5条规定低于5 mW的待机功率为零功耗。
