CHY103

USB接口IC,它支持Quick Charge 3.0规范的A类和B类方案。

应用
筛选器 筛选产品
显示1 - 1项产品, 共1项
Product Parts Table
产品
数据手册
IC封装
保护功能
过热反应
自动重启和过压反应
安装类型
产品类型
运作温度 (最大)
运作温度 (最小)
MSL等级
次级回应
Data Sheet 查看PDF
IC Package SO-8
Protection Features Output Overvoltage, Output Short Circuit, Overtemperature, Remote Shutdown, Thermal Overload
Over-Temperature Response Hysteretic, Latch Off
Auto-Restart & Overvoltage Response Latch Off, Hysteretic
Mounting Type Surface Mount
Product Type Chip
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 1
Secondary Response Latch Off

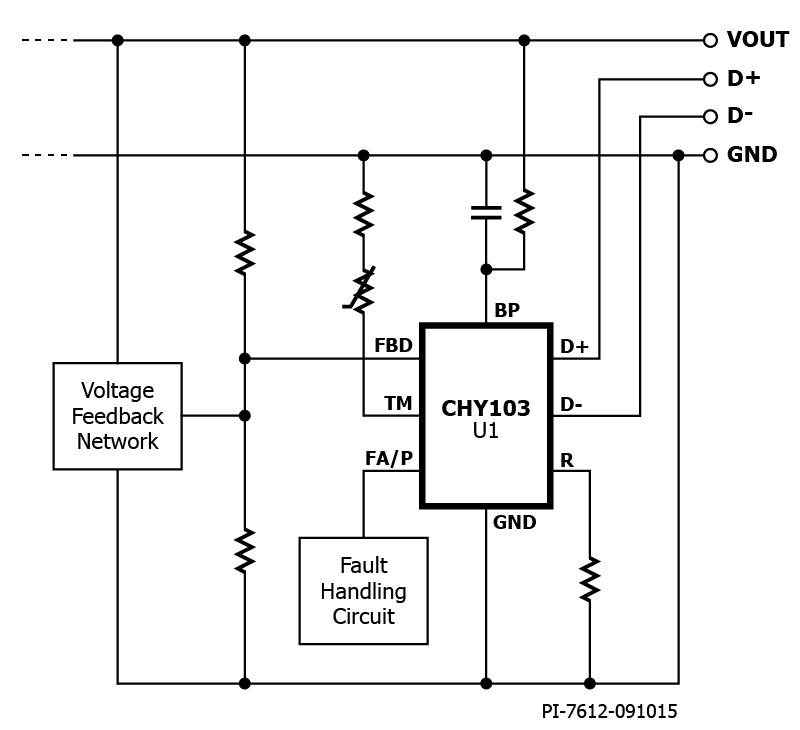

CHY103是一款USB接口IC,它支持Quick Charge 3.0规范的A类和B类方案。它能够提供多项保护功能,可防止电源及其所连的受电设备(PD)出现输出电压过大、次级侧热过载以及适配器断电后出现功率输出失效。

CHY103接口IC可在启用输出电压调整之前自动检测所连接的受电设备(PD)是兼容Quick Charge 3.0还是Quick Charge 2.0。如果检测到受电设备不兼容Quick Charge 2.0或3.0,CHY103可禁止输出电压调整,以确保仅5 V的旧型USB受电设备能够安全工作。

产品特色

  • 支持Quick Charge 3.0规范
    • A类:3.6 V至12 V输出电压
    • B类:3.6 V至20 V输出电压
  • 自适应输出过压保护(AOVP)
    • 可防止输出超过设定输出电压的120%
  • 次级过热保护(SOTP)
    • NTC电阻可放置于壳体内任意位置
  • 输出软短路保护(OSSP)
    • 可防止输出在断电后继续送电
    • 自动启动监测或通过受电设备远程启动监测
  • 远程关断保护(RESP)
    • 使受电设备能够关断适配器
  • 功耗极低
    • 5 V输出电压时低于1 mW
  • 失效时安全运行
    • 相邻引脚间短路失效
    • 开路引脚失效
  • 支持InnoSwitch、TinySwitch和TOPSwitch
