SENZero
SENZero は、高電圧の出力とスイッチング電源コントローラ間の抵抗信号経路による電力損失を削減する、小型で低コストのソリューションです。
アプリケーション
|
製品
|
データ シート
|
MOSFETを外します
|
制御機能
|
絶縁破壊電圧
|
ICパッケージ
|
保護機能
|
取付タイプ
|
製品タイプ
|
動作温度 - 最大
|
動作温度 - 最小
|
|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
View Data Sheet
|
Disconnect MOSFETs
3
|
Control Features
センス信号断絶
|
Breakdown Voltage
650 V
|
IC Package
SO-8
|
Protection Features
リモートシャットダウン
|
Mounting Type
表面実装
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
|
|
Data Sheet
View Data Sheet
|
Disconnect MOSFETs
2
|
Control Features
センス信号断絶
|
Breakdown Voltage
650 V
|
IC Package
SO-8
|
Protection Features
リモートシャットダウン
|
Mounting Type
表面実装
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
製品詳細
概要

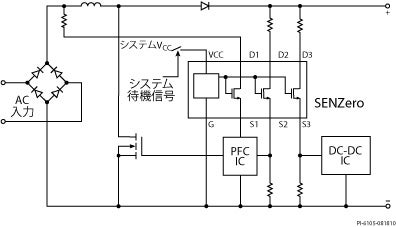

SENZero は、高電圧の出力とスイッチング電源コントローラ間の抵抗信号経路による電力損失を削減する、小型で低コストのソリューションです。こうした経路の例には、力率改善システムの昇圧コントローラに接続されたフィードフォワードまたはフィードバック信号経路、2 スイッチ フォワード/LLC/ハーフ及びフルブリッジ コンバータのフィードフォワード信号経路などがあります。
このデバイスは、アプリケーションの要件に応じて、2 チャンネル版 (SEN012) 及び 3 チャンネル版 (SEN013) が利用可能になっています。内蔵のゲート ドライブ及び保護回路が、VCC ピンに印加される電圧に呼応して、内蔵の 650 V MOSFET にゲート ドライブ信号を送ります。このようなシンプルな構成により、システム VCC 出力を SENZero の入力として使用するだけで、既存のシステムへの組み込みが容易に行えます。
SENZero ファミリーは、低コストの小型 SO-8 パッケージを使用して PCB 領域を削減し、さらに、ピン間障害条件に対処できるピン構成を設計に取り入れています。
製品ハイライト
- 待機時の電力損失を大幅に削減
- スタンバイモード時、リモートオフ モード時、軽負荷動作時に不要な回路ブロックを分離
- 漏れ電流が極めて小さい (最大 1 μA) 650 V MOSFET
- チャンネルあたり 0.5 mW 未満の待機電力
- 単一部品でリモート分離機能を実現
- 外付け部品または追加のバイアス回路不要でリモートオフが可能
- 複数の分離 MOSFET、ゲート ドライブ、保護機能を内蔵
- 部品点数が少なく、信頼性が向上
- 生産/製造での歩留まり向上に役立つ保護機能
- ピン間障害及び ESD からの保護機能
- リモートオフ信号または負荷条件によるトリガが可能
- 内蔵のゲート プル ダウン回路がトリガ信号損失障害から回路を保護
- グリーンパッケージ技術
- RoHS 指令適合、ハロゲン化合物不使用
- 高いディファレンシャルモード サージ耐性
- システム グラウンドを最高 6.5 V 上回る電圧に対応するコントローラ ピンを備えた S1、S2、及び S3 インターフェイス
EcoSmart - 高エネルギー効率
- オフ/スタンバイ モード時に 230 VAC で 3 mW 未満の電力損失
応用例
- 高電圧抵抗信号経路を持つ ACDC コンバータ
- EuP Lot 6 などのエネルギー効率基準に適合する、すべての超低待機電力システムに最適
