2SC0435T

デュアルチャンネル SCALE-2+ ドライバ コア、新しい 2SC0435T2F1-17、2SC0435T2G1-17、2SC0435T2H0-17 、高い統合レベル、超小型、高品質 35 A ゲート電流、及び 2 x 4 W 出力電力

アプリケーション
フィルタ 製品を隠す
1 ~ 6個の商品を表示、 合計6個
Product Parts
製品
データ シート
IGBT 電圧クラス
チャネル数
樹脂コーティング?
サポートされているモジュールタイプ
ロジック入力電圧
保護機能
技術
インターフェイスタイプ
サポートされているトポロジ
供給電圧 (標準)
ゲートターンオン電圧
ゲートターンオフ電圧
出力電力/チャネル-最大
Gate Peak Current (Max)
隔離タイプ
分離技術
最大スイッチング周波数 (kHz)
時間 - 出力低下
時間 - 出力の上昇
ドライブモード
メイン/周辺
Options Info
並列サポート?
Data Sheet PDF を表示
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2+
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --10.1 V
Power - Output/Channel (Max) 6.0 W
Gate Peak Current (Max) +35 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 100.0 kHz
Time - Output Fall 20 ns
Time - Output Rise 20 ns
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Options Info Conformal Coated Version  2SC0435T2F1C-17
Paralleling Support? No
Data Sheet PDF を表示
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? Yes
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2+
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --10.1 V
Power - Output/Channel (Max) 6.0 W
Gate Peak Current (Max) +35 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 100.0 kHz
Time - Output Fall 20 ns
Time - Output Rise 20 ns
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Paralleling Support? No
Data Sheet PDF を表示
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2+
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --10.1 V
Power - Output/Channel (Max) 6.0 W
Gate Peak Current (Max) +35 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 100.0 kHz
Time - Output Fall 20 ns
Time - Output Rise 20 ns
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Paralleling Support? No
Data Sheet PDF を表示
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? Yes
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2+
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --10.1 V
Power - Output/Channel (Max) 6.0 W
Gate Peak Current (Max) +35 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 100.0 kHz
Time - Output Fall 20 ns
Time - Output Rise 20 ns
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Paralleling Support? No
Data Sheet PDF を表示
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? No
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2+
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --10.1 V
Power - Output/Channel (Max) 6.0 W
Gate Peak Current (Max) +35 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 100.0 kHz
Time - Output Fall 20 ns
Time - Output Rise 20 ns
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Options Info Conformal Coated Version  2SC0435T2H0C-17
Paralleling Support? No
Data Sheet PDF を表示
IGBT Voltage Class 1700 V
Number of Channels 2
Conformal Coated? Yes
Supported Module Type IGBT, N-Channel MOSFET
Logic Input Voltage 5
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Technology SCALE-2+
Interface Type Electrical
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Supply Voltage (Typ) 15 V
Gate Turn-on Voltage +15.0 V
Gate Turn-off Voltage --10.1 V
Power - Output/Channel (Max) 6.0 W
Gate Peak Current (Max) +35 A
Isolation Type Reinforced
Isolation Technology Galvanic
Max Switching Frequency 100.0 kHz
Time - Output Fall 20 ns
Time - Output Rise 20 ns
Driving Mode Halfbridge, Direct-Independent
Main/Peripheral N/A
Paralleling Support? No

2SC0435T は、小型設計と高い信頼性、更に幅広いアプリケーションに対応した新しいトの SCALE-2 デュアル ドライバ コアです。2SC0435T は、最大 3,600 A /1200 V または 3600 A / 1700 V で一般的なあらゆる IGBT モジュールを駆動します。内蔵並列機能により、高い電力定格でもインバータ設計がシンプルになります。マルチレベル トポロジもサポートされます。

この技術の特長
2SC0435T は、産業用の用途に利用できる最も小型のドライバ コアの 1 つで、面積がわずか 57.2 x 51.6 mm、外形が 20 mm です。SCALE-2 チップセットでは、従来のソリューションと比較して部品数が最大 85% 減少するため、大幅に信頼性が高くなり、コスト��削減されます。

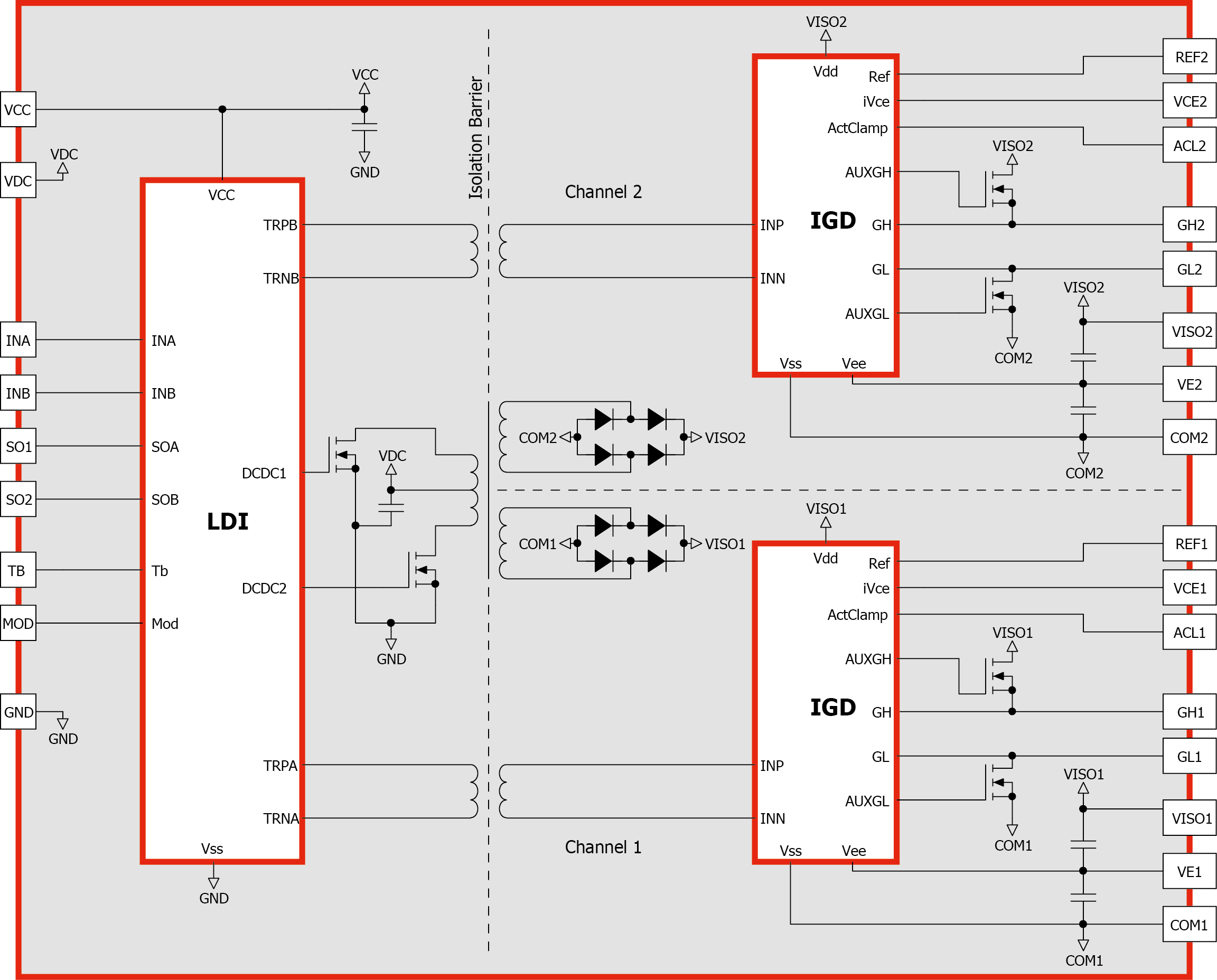

2SC0435T は絶縁型 DC/DC コンバータ、短絡保護、及び電源電圧監視などの駆動に必要なすべての部品とフル機能 2 チャンネル ドライブ コアを内蔵しています。2 つの出力チャンネルのそれぞれが一次側及び他の二次チャンネルから電気的に絶縁されています。

IGBT モード
チャンネルごとに 35 A の出力電流及び 4 W のドライブ電力を利用でき、2SC0435T を高電力モジュールと並列接続 IGBT モジュールの両方に適したドライバとして選択できます。専用 IGBT モードでは、ドライバが +15 V / –10 V のゲート電圧振幅に対応します。出力電力レベルに関係なく安定した 15 V を維持するように、ターンオン電圧が規定されています。
卓越した EMC 性能により、過酷な産業用途でも信頼度の高い安全な動作を実現できます。2SC0435T はブロック電圧が最大 1700 Vの高電力 IGBT に最適です。

MOSFET モード
2SC0435T には専用 MOSFET モードに対応しています。これによって +10 V ~ +20 V / 0 V のゲート電圧振幅が実現し、ほとんどのドライバのスイッチング速度が 100 kHz になります。
高出力電力、非常に短い遅延、非常に小さいジッターの 2SC0435T ドライバ コアは、高電力、超高速スイッチング、最先端の MOS 電源デバイスの機能を十分に活用するように設計されています。

並列接続 IGBT の駆動
このドライバでは、個々のドライバと任意の数の IGBT モジュールの直接並列接続が可能です。この新しい先進的な概念により、開発時の大きな負担を軽減して、個別のモジュールによる直列接続と同様、並列接続された IGBT でコンバータ を構成できるようになりました。• 直接並列接続:どのような仕組みか(リンクを挿入)

2SC0435T は、最大 1700V までの標準的なすべての高出力 IGBT モジュールを駆動します。そのコンパクトさと費用対効果により、広く適用できます、特に太陽光/風力発電用途に適しています。

  • SCALE-2+ チップ セット
  • 樹脂コーティングで利用できる
  • ハード、ウェーブ、選択的はんだ付け処理用の新しいピン
  • 2mm PCB に対応した新しいピン長 (2,54mm、3,1mm、5,84mm)
  • すべて鉛フリー
  • すべてに進化した EMC 技術が採用
  • 電気的性能及び機械的性能に変更はなし
  • 下位アイテムとの互換性は100%
  • 全タイプが、UL508C 及び UL において UL リスト化されています。
  • SCALE™-2+ 技術、1200 V IGBT ドライバのガルバニック ソリューション、高度なアクティブ クランプまたは SSD を搭載
  • 最大 1700V のブロック電圧
  • 最大 100kHz のスイッチング周波数
  • 100 ナノ秒未満という非常に短い遅延時間
  • ±3 ナノ秒の小さいジッター
  • ±35A のゲート電流
  • +15V (規定)/-10V ゲートの駆動
  • 3.3V ~ 15V の論理レベルのインターフェイス
  • 直接モード及びハーフブリッジ モード
  • 内蔵並列機能
  • 2 レベル及びマルチレベルのトポロジ
  • IGBT 短絡保護
  • アドバンスト アクティブ クランプ
  • 絶縁型 DC/DC コンバータ
  • 2 x 4W 出力電力
  • 入力低電圧ロックアウト
  • EN50178 二対応した絶縁仕様
  • UL 認証:UL 508C NMMS2/8
  • 及び UL 60950-1 NWGQ2/8
  • RoHS 対応
  • 優れた EMC
  • 高信頼性、長い耐用年数
  • 面積:57.2mm x 51.6mm
