LinkSwitch-TNZ

クラス最高の軽負荷時効率と損失ゼロの AC ゼロクロス検出を実現した高エネルギー効率のオフライン スイッチング電源用 IC

アプリケーション
フィルタ 製品を隠す
1 ~ 8個の商品を表示、 合計8個
Product Parts Table
製品
データ シート
出力 (最大) オープンフレーム, 230V
出力 (最大) オープンフレーム, ユニバーサル
出力電流 (最大) CCM, 230V
出力電流 (最大) CCM, ユニバーサル
出力電流 (最大) MDCM, 230V
出力電流 (最大) MDCM, ユニバーサル
自動再起動と過電圧応答
過熱応答
トポロジー
保護機能
総直列抵抗
最大X静電容量
絶縁破壊電圧
スイッチング周波数 (最大)
入力電圧 (最小)
入力電圧 (最大)
内部スイッチ
ICパッケージ
製品タイプ
制御方式
デューティサイクル (最大)
出力プロファイル
起動電圧
動作温度 - 最小
動作温度 - 最大
MSL評価
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 5.0 W
Output Power (Max) - Open Frame, Univ 3.0 W
Current - Output (Max, CCM, 230V) 80 mA
Current - Output (Max, CCM, Univ) 80 mA
Current - Output (Max, MDCM, 230V) 63 mA
Current - Output (Max, MDCM, Univ) 63 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 10.0 W
Output Power (Max) - Open Frame, Univ 6.0 W
Current - Output (Max, CCM, 230V) 170 mA
Current - Output (Max, CCM, Univ) 170 mA
Current - Output (Max, MDCM, 230V) 120 mA
Current - Output (Max, MDCM, Univ) 120 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 18.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Current - Output (Max, CCM, 230V) 360 mA
Current - Output (Max, CCM, Univ) 360 mA
Current - Output (Max, MDCM, 230V) 225 mA
Current - Output (Max, MDCM, Univ) 225 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 18.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Current - Output (Max, CCM, 230V) 575 mA
Current - Output (Max, CCM, Univ) 575 mA
Current - Output (Max, MDCM, 230V) 360 mA
Current - Output (Max, MDCM, Univ) 360 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 5.0 W
Output Power (Max) - Open Frame, Univ 3.0 W
Current - Output (Max, CCM, 230V) 80 mA
Current - Output (Max, CCM, Univ) 80 mA
Current - Output (Max, MDCM, 230V) 63 mA
Current - Output (Max, MDCM, Univ) 63 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Total Series Resistance 7.5 MΩ to 142 kΩ
Max X Capacitance 100 nF to 6 µF
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 10.0 W
Output Power (Max) - Open Frame, Univ 6.0 W
Current - Output (Max, CCM, 230V) 170 mA
Current - Output (Max, CCM, Univ) 170 mA
Current - Output (Max, MDCM, 230V) 120 mA
Current - Output (Max, MDCM, Univ) 120 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Total Series Resistance 7.5 MΩ to 142 kΩ
Max X Capacitance 100 nF to 6 µF
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 18.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Current - Output (Max, CCM, 230V) 360 mA
Current - Output (Max, CCM, Univ) 360 mA
Current - Output (Max, MDCM, 230V) 225 mA
Current - Output (Max, MDCM, Univ) 225 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Total Series Resistance 7.5 MΩ to 142 kΩ
Max X Capacitance 100 nF to 6 µF
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 18.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Current - Output (Max, CCM, 230V) 575 mA
Current - Output (Max, CCM, Univ) 575 mA
Current - Output (Max, MDCM, 230V) 360 mA
Current - Output (Max, MDCM, Univ) 360 mA
Auto-Restart & Overvoltage Response Auto-restart, Hysteretic
Over-Temperature Response Auto-restart, Hysteretic
Topology Buck-Boost, Flyback, Tapped Buck
Protection Features Input Overvoltage, Output Open Loop, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Total Series Resistance 7.5 MΩ to 142 kΩ
Max X Capacitance 100 nF to 6 µF
Breakdown Voltage 725 V
Switching Frequency (max) 66 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 305 V
Internal Switch Yes
IC Package SO-8C
Product Type IC
Control Scheme Primary-side
Duty Cycle (Max) 0.69 %
Output Profile CV
Voltage - Start-up 18.00V
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available

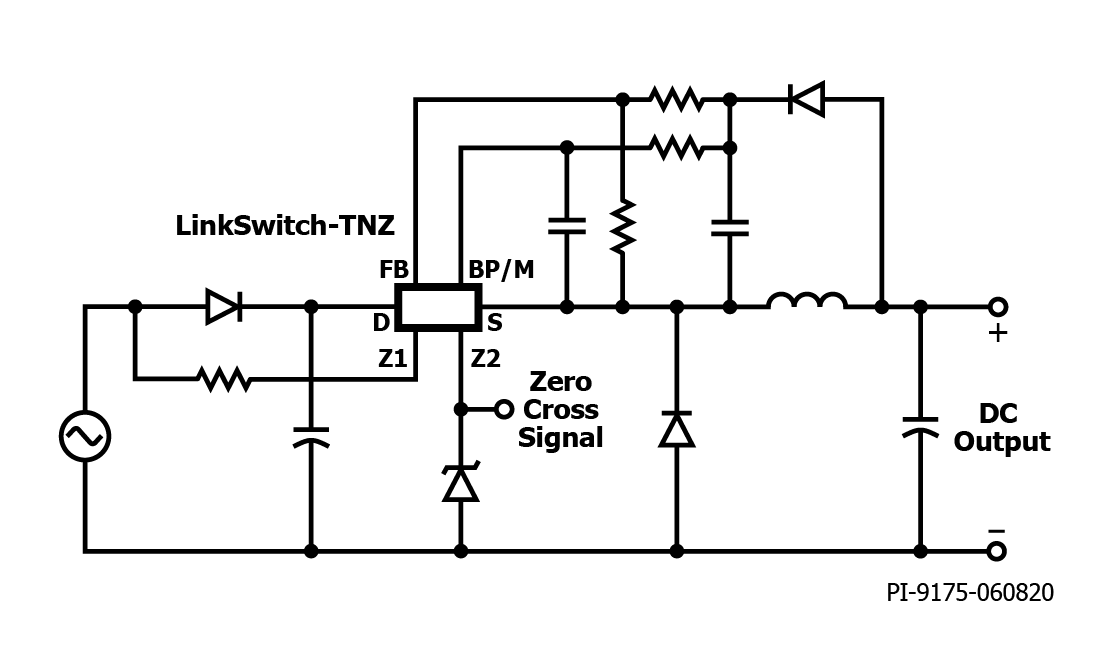

LinkSwitch-TNZ ファミリー IC は、電力変換と、一般的にシステム クロックやタイミング機能に使用される AC ゼロクロス信号を無損失に生成する機能を組み合わせています。高集積 LinkSwitch-TNZ IC を使用した設計では、ディスクリート実装よりも柔軟で、部品数が 40% 以上削減されます。低電力フライバック設計では、 80 以上の高効率を実現することに加えて、オン/オフ制御により軽負荷時の電力消費が非常に低く抑えられ、システム待機時により多くの機能 (ディスプレイ、ワイヤレス接続、センサーなど) をアクティブにすることができます。このデバイス ファミリーは、降圧型、極性反転型、フライバック型のコンバータ トポロジをサポートしています。

各デバイスには、725 V パワー MOSFET、発振器、さらに自己バイアス用高電圧定電流回路、周波数ジッタリング、高速 (サイクルバイサイクル) カレント リミット、自動復帰タイプ過熱保護、及び入力過電圧保護回路をワンチップに内蔵しています。

LinkSwitch-TNZ IC は、待機時の消費電流が 100 µA 以下であるため、世界中の無負荷時及び待機時の電力規制に適合する電源設計を可能にします。BYPASS ピン コンデンサ値によりMOSFET カレント リミット モードを選択できます。これにより、カレント リミット レベルを高く設定した場合には最大連続出力電力を供給でき、カレント リミット レベルを低く設定した場合には非常に低コストで小型の表面実装インダクタを使用できます。一連の保護機能により、入出力過電圧異常、デバイスの過熱異常、レギュレーション異常、及び電源過負荷または出力短絡異常からデバイスやシステムを保護する、安全かつ信頼性の高い電源を実現します。

製品ハイライト

最高の性能と自由度の高い設計

  • 損失ゼロのゼロクロス信号生成
  • 降圧型、極性反転型、フライバック型方式をサポート
  • 入力及び負荷の変動に対して ±3% を実現
  • デバイスのカレント リミットを選択可能
  • 高精度なカレント リミット、66 kHz 動作
    - 低コストの市販インダクタを使用可能
    - 磁気部品と出力コンデンサのサイズ及びコストを削減
  • 周波数ジッタリングにより EMI フィルタの複雑さを緩和
  • X コンデンサ放電機能 (LNK331x のみ)

高度な安全性及び信頼性

  • ソフトスタートにより起動時のシステム部品のストレスを抑制
  • 短絡及びオープン ループ異常時のオートリスタート機能
  • 出力過電圧保護 (OVP)
  • 入力過電圧保護 (OVL)
  • 自動復帰タイプ過熱保護 (OTP)
  • DRAIN ピンとその他すべてのピン間の拡張された沿面距離によって市場での信頼性を向上
  • 725 V 定格 MOSFET による優れたサージ耐性

EcoSmart – 高エネルギー効率

  • IC 待機時供給電流 100 μA 以下
  • ON/OFF 制御により広い負荷範囲にわたって一定の効率を維持
  • 世界中のあらゆるエネルギー効率規制に容易に適合
  • 外付けバイアス使用時の無負荷時待機電力 <30 mW
