HiperTFS

2 スイッチフォワード コンバータとミドル パワーのフライバック

これは、新しいバージョンが利用可能なアクティブ製品です。
Suggested Alternative: HiperTFS-2
アプリケーション

製品生産中止情報

Production of HiperTFSwill end after June 10, 2020. Please contact your local PI sales office for smales to help migration to the replacement products.

代わりの推奨製品:

製品代替製品製品代替製品
TFS757HGTFS7701HTFS761HGTFS7705H
TFS758HGTFS7702HTFS762HGTFS7706H
TFS759HGTFS7703HTFS763HGTFS7707H
TFS760HGTFS7704HTFS764HGTFS7708H

概要

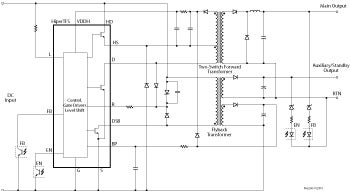

HiperTFS デバイス ファミリー製品では、ハイ パワーの 2 スイッチフォワード コンバータとミドル パワーのフライバック (待機) コンバータを単一の小型 eSIP 電源用パッケージに組み込んでいます。このワンチップ ソリューションにより 2 スイッチフォワード及びフライバック コンバータ、ハイサイド/ローサイド ドライバ、及び 3 つの高耐圧パワー MOSFET のコントローラが提供されるので、コストのかかるパルス トランスをコンバータに外付けする必要がなくなります。このデバイスは、最大 414 W の主電源コンバータ (2 スイッチ フォワード) と最大 20 W の待機電源コンバータ (フライバック) を必要とするハイ パワーのアプリケーションに最適です。HiperTFS には、内蔵のソフトスタート、故障及び過負荷保護機能、自動復帰タイプ過熱保護機能など、Power Integrations の優れた多くの保護機能が標準搭載されています。HiperTFS では高度な電源用パッケージ技術が採用されており、2 スイッチ フォワードのレイアウト、マウント、熱管理を簡素化し、単一の小型パッケージで高い電力容量を実現しています。このデバイスは幅広い入力電圧範囲で動作し、HiperPFS などの力率改善ステージの後段に使用できます。

製品ハイライト

主なメリット

  • 2 スイッチ フォワードメイン電源とフライバック待機電源を備えたワンパッケージのソリューション
  • 高集積化により、小型で高電力密度の設計を実現
    • 制御、ゲート ドライブ、3 つの高耐圧パワー MOSFET を内蔵
    • レベル シフト技術により、パルス トランスが不要
    • 保護機能:低電圧保護 (UV)、過電圧保護 (OV)、過熱保護 (OTP)、過電流保護 (OCP)、短絡保護 (SCP)
  • トランス リセット制御
    • あらゆる条件下でトランスの飽和を防止
  • 50% 以上のデューティ サイクル動作が可能
    • 一次側 RMS 電流及び導通損失を低減
  • 最大電力可変機能付き待機電源
  • 非常に小型のパッケージで最大 434 W の合計出力電力
    • ピーク電力550 W
    • 厳しいエネルギー効率規格を満たす設計が容易になる高効率のソリューション
    • 最大負荷時の効率 90% 以上
    • 無負荷時の規制に適合、軽負荷時の損失を低減
  • ヒートシンクに簡単にクリップ マウントでき、断熱パッド不要
  • ハロゲン化合物不使用、RoHS 指令適合

応用例

  • PC
  • プリンタ
  • 液晶テレビ
  • ゲーム機器
  • ハイ パワー アダプタ
  • 産業用及び家電製品
