HiperTFS-2

2 スイッチフォワード コンバータとミドル パワーのフライバック

アプリケーション
フィルタ 製品を隠す
1 ~ 8個の商品を表示、 合計8個
Product Parts Table
製品
データ シート
出力 (最大) 連続, 380V
出力 (最大) ピーク, 380V
出力 (最大) フライバック, ユニバーサル
トポロジー
保護機能
絶縁破壊電圧
制御機能
自動再起動と過電圧応答
スイッチング周波数 (最大)
入力電圧 (最小)
入力電圧 (最大)
ICパッケージ
取付タイプ
製品タイプ
動作温度 - 最大
動作温度 - 最小
過熱応答
二次応答
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 148 W
Output Power (Max) - Peak, 380V 187 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 190 W
Output Power (Max) - Peak, 380V 297 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 229 W
Output Power (Max) - Peak, 380V 375 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 251 W
Output Power (Max) - Peak, 380V 419 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 269 W
Output Power (Max) - Peak, 380V 466 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 298 W
Output Power (Max) - Peak, 380V 513 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 322 W
Output Power (Max) - Peak, 380V 553 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Continuous, 380V 343 W
Output Power (Max) - Peak, 380V 586 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart

概要

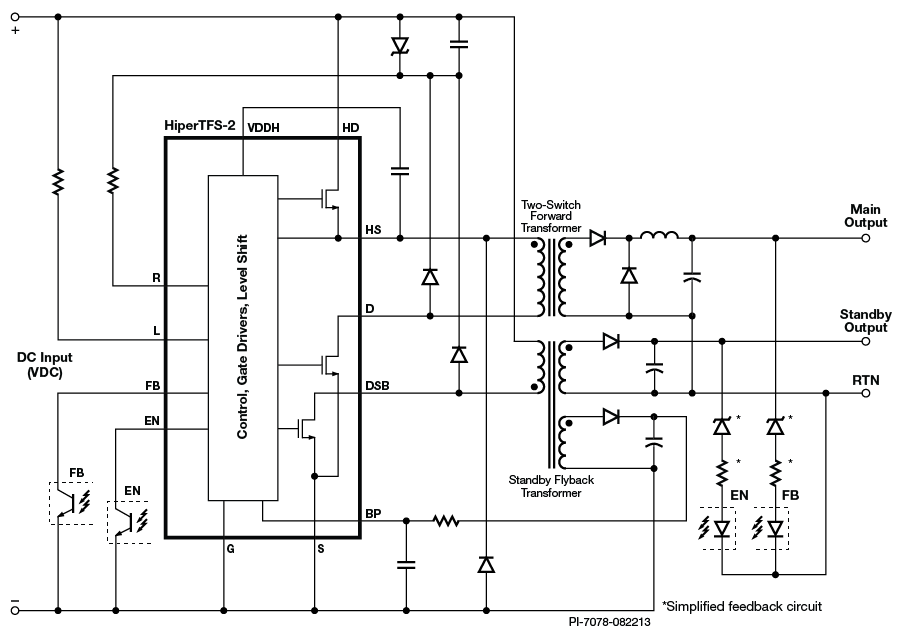

HiperTFS-2 デバイスでは、ハイ パワーの 2 スイッチフォワード コンバータとミドル パワーのフライバック (待機電源) コンバータを一つの小型 eSIP 電源用パッケージに組み込んでいます。このワンパッケージ ソリューションにより 2 スイッチフォワード及びフライバック コンバータ用コントローラ、ハイサイド/ローサイド ドライバ、及び 3 つの高耐圧パワー MOSFETが提供されるので、コストの高いパルス トランスをコンバータに外付けする必要がなくなります。このデバイスは、最大 586 W の主電源コンバータ (2 スイッチ フォワード) と最大 20 W の待機電源コンバータ (フライバック) を必要とするハイ パワーのアプリケーションに最適です。このデバイスは幅広い入力電圧範囲で動作し、HiperPFS などの力率改善ステージの後段に使用できます。



HiperTFS-2 の新機能

  • IC の基板挿入が改善 – 3 列パッケージから 2 列パッケージへ変更しました。
  • ピーク電力を 40% まで向上 – 次世代 Intel CPU のピーク電力要件を容易に満たします。
  • 自己バイアス ハイサイド ドライバ – バイアス巻線が不要です。
  • メイン コンバータで 66kHz/132kHz のオプション設定が可能です。



製品ハイライト

主なメリット

  • 2 スイッチ フォワード メイン電源とフライバック待機電源を備えたワンパッケージのソリューション
  • 高集積化により、小型で高電力密度の設計を少ない部品点数で実現
  • コントローラ、ゲート ドライバ、及び 3 つのパワー MOSFET を内蔵
  • レベル シフト技術により、パルス トランスが不要
  • 保護機能:低電圧保護 (UV)、過電圧保護 (OV)、過熱保護 (OTP)、出力過電圧保護 (OVP)、待機電源過電力補正 (OPC)、短絡保護 (SCP)、ILIMIT
  • トランスリセット制御により、あらゆる状況で飽和を防止
  • 50% を超えるメイン デューティ サイクル動作により、RMS 電流及び出力ダイオードの電圧定格を低減
  • 入力電圧範囲全体で待機時の過負荷電力の変動 10% 以内

用途

  • PC (80 PLUS® Bronze 及び 80 PLUS Silver)
  • プリンタ
  • LCD TV
  • ゲーム機器
  • ハイ パワー アダプタ
  • 産業用及び家電製品
