HiperPFS

連続モード (CCM) 昇圧 PFC コントローラ、ゲート ドライバ、高耐圧パワー MOSFET

これは、新しい設計には推奨されないアクティブ製品です。
Suggested Alternative: HiperPFS-3 HiperPFS-4
アプリケーション

製品生産中止情報

Production of HiperPFSwill end after June 10, 2020. Please contact your local PI sales office for samples to help migration to the replacement products.

代わりの推奨製品:

製品代替製品製品代替製品
PFS704EGPFS7623H/LPFS723EGPFS7633H
PFS706EGPFS7624H/LPFS724EGPFS7634H
PFS708EGPFS7625H/LPFS725EGPFS7635H
PFS710EGPFS7626H/LPFS726EGPFS7636H
PFS712EGPFS7627H/LPFS727EGPFS7637H
PFS713EGPFS7628H/LPFS728EGPFS7638H
PFS714EGPFS7629H/LPFS729EGPFS7639H
PFS716EGPFS7629H/L

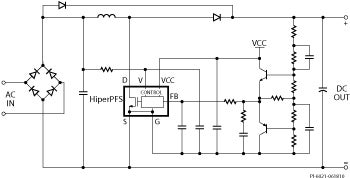

概要

HiperPFS デバイス ファミリー製品では、連続モード (CCM) 昇圧 PFC コントローラ、ゲート ドライバ、高耐圧パワー MOSFET を単一の小型 eSIP 電源用パッケージに組み込み、1 に近い入力力率を実現しています。 HiperPFS デバイスは PFC コンバータに電流センス抵抗を外付けする必要がなく、これらの部品に関連する電力損失を抑えることができます。また、画期的な制御技術を活用して、出力負荷、入力電圧、及び入力サイクルに対してスイッチング周波数をコントロールします。この制御技術はコンバータの全負荷範囲におけるエネルギー効率を最大限に高めるために設計されたもので、特に軽負荷時に有効です。さらに、この制御技術では広いバンド幅でスペクトラム拡散効果が得られるため、EMI フィルタが大幅に緩和されます。HiperPFS には、内蔵のソフトスタート、低電圧保護 (UV)、過電圧保護 (OV)、起動/停止、自動復帰タイプ過熱保護機能など、Power Integrations の優れた多くの保護機能が標準搭載されています。また、HiperPFS には、パワー MOSFET 用のパルス・バイ・パルス・カレントリミット、過負荷保護用出力電力制限、ピン間の短絡保護の機能も備わっています。

製品ハイライト

主なメリット

  • 昇圧力率改善 (PFC) 用のワンチップ ソリューション
    • EN61000-3-2 クラス C 及び D に適合
  • 負荷 10% 及び 20% の軽負荷時に高いエネルギー効率を実現
    • 負荷 10% から最大負荷までの効率 95% 以上
    • 230 VAC、出力レギュレーション時の無負荷時消費電力 130 mW 未満
    • 230 VAC、リモートオフ状態の無負荷時消費電力 50 mW 未満
  • 入力電圧、入力サイクルに対して周波数をコントロール
    • 60 kHz 以上のウィンドウでスペクトラム拡散を行い、EMI フィルタを簡素化
    • 昇圧インダクタンスを低減
  • 最大 1 kW のピーク出力電力に対応
    • 電力制限電圧レギュレーション モード時のピーク電力 1 kW 以上
  • 高集積化により、小型で高電力密度の設計を実現
    • 制御、ゲート ドライバ、高耐圧パワー MOSFET を内蔵
    • 内部電流センスにより、部品点数及びシステム損失を低減
  • 保護機能:低電圧保護 (UV)、過電圧保護 (OV)、過熱保護 (OTP)、起動/停止、パルス・バイ・パルス・カレントリミット、過負荷保護用電力制限
  • ハロゲン化合物不使用、RoHS 指令適合

応用例

  • PC
  • プリンタ
  • 液晶テレビ
  • ゲーム機器
  • ハイ パワー アダプタ
  • ハイ パワー LED 照明
  • 産業用及び家電製品
  • 汎用 PFC コンバータ
