LYT6079C-H131

返馳式 CV/CC LED 驅動器 IC 具有整合式高壓切換器和 FluxLink 回授

產品規格型錄
下載 PDF 檢視 PDF
產品詳情

LYTSwitch-6 系列的 IC 可大幅簡化離線式 LED 驅動器的開發和製造,尤其針對小型機殼或具有高效率要求的 LED 驅動器。LYTSwitch-6 架構是革命性的創新,它可讓裝置將一次側和二次側控制器與感測元件及安全額定回授機制整合在單一 IC 中。

極短的元件鄰接距離,以及創新使用整合式通訊連結 FluxLink 技術,可利用一次側整合式高電壓開關的準諧振切換來精準控制二次側同步整流 MOSFET,以利在整個負載範圍中維持高效率。

產品特色

高度整合、佔用面積小

  • 整個滿載範圍內的效率高達 94%
  • 整合了多模準諧振 (QR)/CCM 返馳式控制器、高壓開關、二次側控制和同步整流驅動器
  • 整合式 FluxLink、HIPOT 隔離式回授連結
  • 卓越的定電壓/定電流 (CV/CC) 準確度,不受變壓器設計或外部元件的影響
  • 使用外部感測電阻器,實現精準的輸出電流感測調整
  • PowiGaN技術 - 高達100 W免散熱片 (LYT6079C & LYT6070C)

PowiGaN 技術

EcoSmart – 節能

  • 無負載時低於 15 mW,包括線路感測 (不含 PF 前端)
  • 輕鬆符合 ENERGY STAR 和所有全球照明能源效率法規
  • 低散熱

進階保護/安全功能

  • 輸入線電壓 OV (含自動重新啟動)
  • 輸出故障 OVP/UVP (含自動重新啟動)
  • 開路 SR FET 閘極偵測
  • 具有精準電壓啟動的輸入電壓監測器
  • 過熱限流保護確保在溫度升高情況下能夠繼續提供電力 (更低等級)

全面的安全性與合規性

  • 增強絕緣
  • 絕緣電壓大於 4000 VAC
  • 100% 符合生產 HIPOT 測試
  • 通過 UL1577 和 TUV (EN60950, EN62368) 安全認證

綠色環保封裝

  • 無鹵素且符合 RoHS 標準

應用

  • 隔離離線式 LED 驅動器
  • 智慧型 LED 照明
  • 高壓返馳式後置穩壓器
產品規格
產品規格
輸出功率 (最大) - 277V 75.00 W
輸出功率 (最大) - 通用 85.00 W
輸出功率 (最大) - VDC 100.00 W
電流限制 (標準) 3.80A
電流限制 (增加) 4.26A
開關頻率 (最大) 132 kHz
擊穿電壓 750 V
輸入電壓 (最小) 85 V
輸入電壓 (最大) 305 V
輸入電壓 (最大, DC) 450.00V
輸入電壓 (最小, DC) 380.00V
自動重啟和過壓反應 Auto-restart
低壓欠壓閾值 24.40µA
低壓掉電閾值 10.00µA

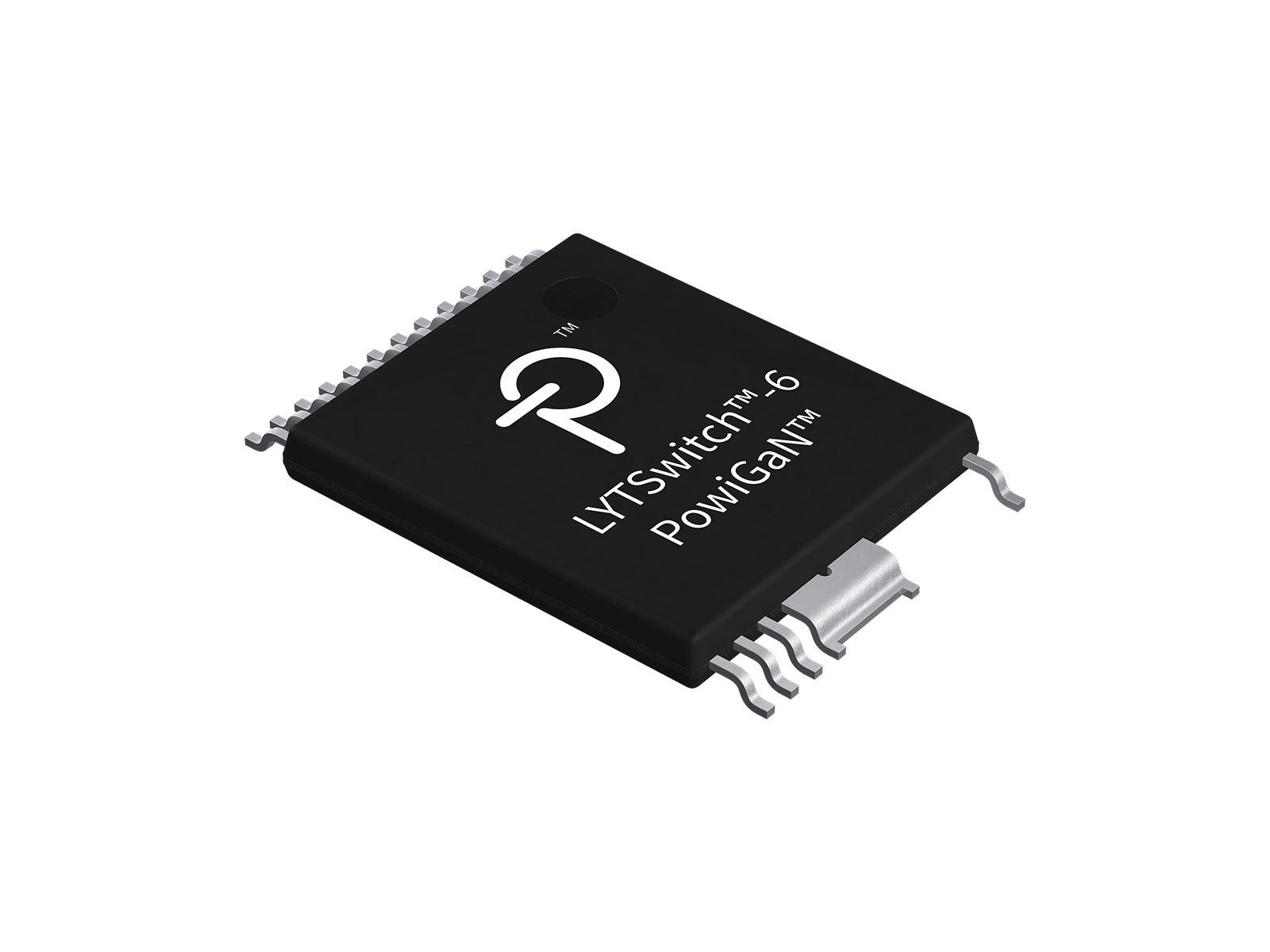

IC封裝 inSOP-24D
內建二極管
內部開關 Yes
過熱反應 Hysteretic
功率因數 High
PowiGaN? Yes
運作溫度 (最小) -40 °C
運作溫度 (最大) 150 °C
控制方式 Fluxlink
Control Features PMIC
Quasi-Resonant/CCM
Synchronous Rectification
Selectable Current Limit
Frequency Jittering
Soft Start
Auto-Restart/Latching Fault Response
Dimmable
調光接口
PWM
保護功能
Input Overvoltage
Open SR FET Detection
Output Overvoltage
Output Undervoltage
Overtemperature
Thermal Foldback
輸出配置 CV/CC
拓撲結構 Flyback
Product Sub-Type PMIC
MSL等級 3
