INN3977CQ

适合汽车应用的集成750 V及900 V开关和FluxLink反馈技术的恒压/恒流准谐振反激式开关IC

产品详情

InnoSwitch3-AQ系列IC可大幅简化反激式电源变换器的设计和生产,特别是那些要求具有高效率和/或小尺寸的电源。InnoSwitch3-AQ产品系列将初级和次级控制器以及符合安全标准的反馈机制集成到了单个IC中,即使在30 V至925 V的宽输入电压范围内,也可以实现精确的输出电压调整。

InnoSwitch3-AQ系列器件集成了多项保护特性,包括输入过压及欠压保护、输出过压及过流限制以及适合汽车应用的过温关断。该系列器件提供标准输出功率和峰值输出功率选项,以及常用的自动重启动保护功能。

产品特色

高度集成,外形紧凑

  • 已通过AEC-Q100认证
  • 在整个负载范围内效率高达90%
  • 集成了多模式准谐振(QR)/CCM反激式控制器、750V 及900 V开关和次级侧检测
  • 反馈方式采用内部集成的FluxLink技术,且满足HIPOT(高压绝缘)要求
  • 30 V到925 V宽输入电压,采用StackFET
  • 晶圆厂、组装厂和测试厂均通过IATF16949认证

EcoSmart – 高效节能

  • 在输入电压检测电路工作的情况下空载功耗低于15 mW
  • 轻松符合全球所有能效标准
  • 低散热
  • 先进的保护/安全特性
  • 输出过压故障时进入自动重启动保护状态

可选特性

  • 可选的输出欠压限流或过流保护方式

完全符合各项安规要求

  • 加强绝缘
  • 绝缘强度>4000 VAC
  • 产品100%进行HIPOT测试
  • 通过UL1577和TUV (EN60950)安全认证
  • 具有出色的噪声抗扰性,可使设计达到整套EN61000-4测试标准的A级性能要求:EN61000-4-2、4-3 (30 V/m)、4-4、4-5、4-6、4-8 (100 A/m)及4-9 (1000 A/m),FMC1278 (RI-115)

环保封装

  • 无卤素且符合RoHS标准

应用

  • 用于汽车牵引逆变器、DC-DC变换器和车载充电机的辅助、待机和偏置电源
产品规格
产品规格
輸出功率 (最大) - VDC 30.00 W
输出功率 - 最大 (低线) 10.00 W
输出功率 - 最大 (高线) 20.00W
开关频率 (最小) 25.00 kHz
开关频率 (最大) 95 kHz
击穿电压 750 V
输入电压 (最大, DC) 550.00V
输入电压 (最小, DC) 30.00V
自动重启和过压反应 Auto-restart
自动重启阈值 90%
电缆压降补偿 X

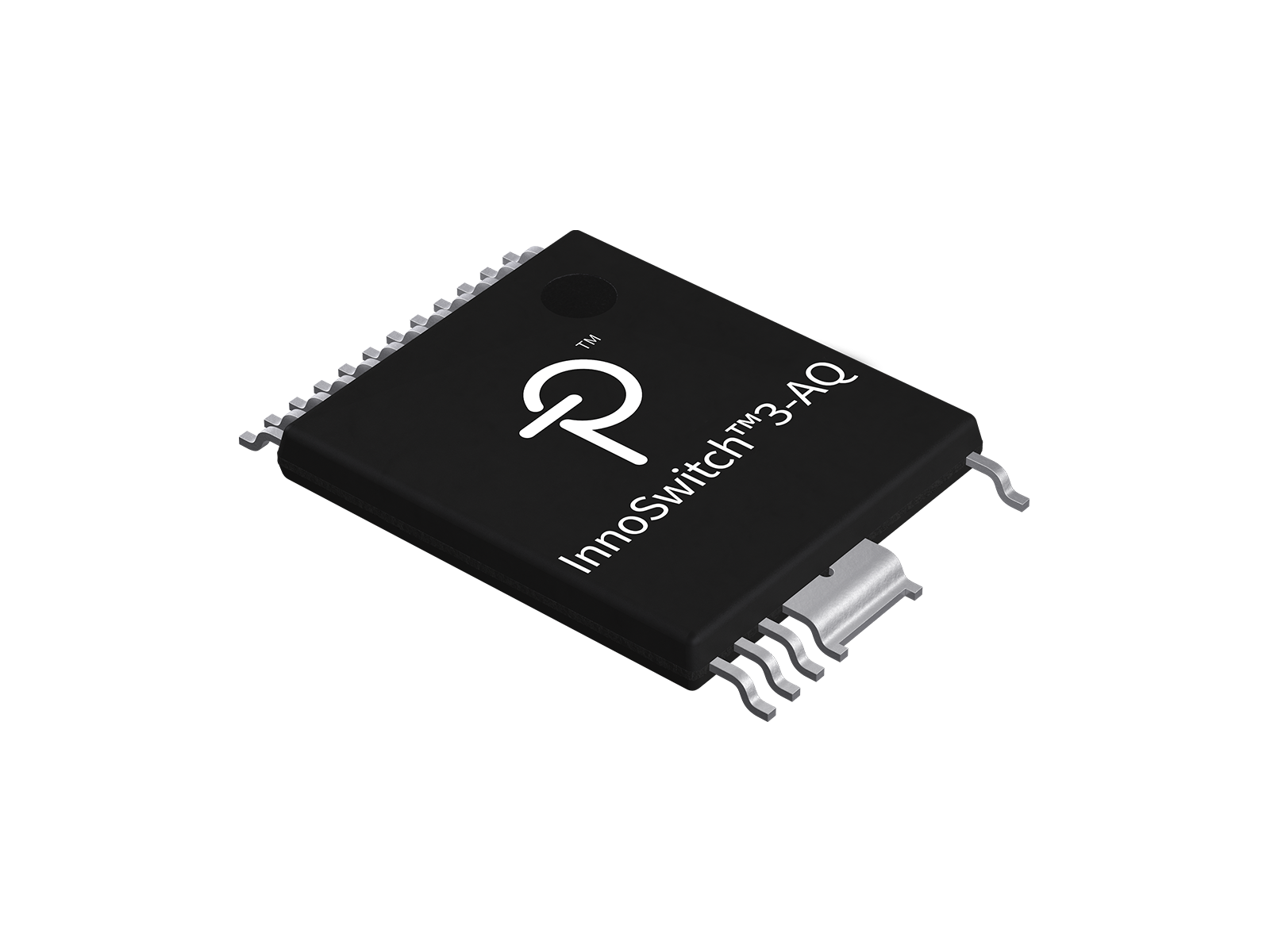

IC封装 inSOP-24D
集成二极管
内部开关 Yes
过热反应 Hysteretic
PowiGaN?
运作温度 (最小) -40 °C
运作温度 (最大) 150 °C
控制方式 Fluxlink
保护功能
Input Overvoltage
Input Undervoltage
Open SR FET Detection
Output Overload
Output Overvoltage
Output Short Circuit
Output Undervoltage
Overtemperature
输出配置 CV/CC
拓扑结构 Flyback
Product Sub-Type PMIC
MSL等级 3
次级回应 Auto-restart
