SENZero
고전압 레일과 스위칭 파워 서플라이 컨트롤러 사이에 연결된 저항에서의 전력 손실을 없앤 저가형의 초소형 솔루션입니다.
애플리케이션
|
제품
|
데이터 시트
|
MOSFET 분리
|
제어 기능
|
항복 전압
|
IC 패키지
|
보호 기능
|
장착 유형
|
상품 유형
|
작동 온도 (최대)
|
작동 온도 (최소)
|
|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
View Data Sheet
|
Disconnect MOSFETs
3
|
Control Features
센스 신호 분리
|
Breakdown Voltage
650 V
|
IC Package
SO-8
|
Protection Features
원격 종료
|
Mounting Type
표면 실장
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
|
|
Data Sheet
View Data Sheet
|
Disconnect MOSFETs
2
|
Control Features
센스 신호 분리
|
Breakdown Voltage
650 V
|
IC Package
SO-8
|
Protection Features
원격 종료
|
Mounting Type
표면 실장
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
제품 상세 정보
설명
SENZero는 고전압 레일과 스위칭 파워 서플라이 컨트롤러 사이에 연결된 저항에서의 전력 손실을 없앤 저가형의 초소형 솔루션입니다. 역률 개선 시스템에서의 부스트 컨트롤들과 두 개의 스위치 포워드/LL/하프, 풀 브리지 컨버터에서의 피드 포워드 또는 피드백 신호 경로들을 예로 들 수 있습니다.

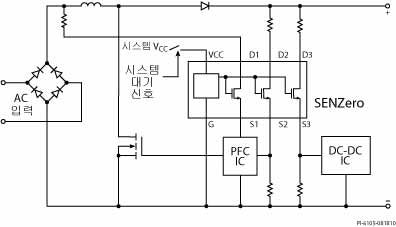

디바이스는 애플리케이션의 요구 사항에 따라 2(SEN012) 및 3(SEN013) 채널 버전으로 공급됩니다. 내부의 게이트 드라이브 및 보호 회로에서 VCC 핀에 적용된 전압에 따라 내부의 650V MOSFET에 게이트 드라이브 신호를 보냅니다. 이러한 간단한 구성을 통해 시스템 VCC 전압을 SENZero의 입력으로 사용하여 기존 시스템과 손쉽게 통합합니다.
SENZero 제품군은 저가형의 초소형 SO-8 패키지를 사용하여 PCB 공간을 줄이면서 해당 핀 구성이 핀투핀 고장 조건을 충족하도록 설계되어 있습니다.
제품의 주요 특징
- 상당량의 대기 모드 전력 손실 제거
- 대기 모드, 원격 OFF 또는 경부하 상태에서 불필요한 회로 블록 차단
- 매우 낮은 전류 누설(최대 1μA) 650V MOSFET
- 대기 모드 시 채널당 0.5mW 미만
- 단일 부품으로 원격 차단 기능 제공
- 원격 OFF 기능을 사용하기 위한 외부 부품이나 추가 바이어스 서플라이 불필요
- 다채널 차단용 MOSFET, 게이트 드라이브 및 보호 기능 통합
- 최소한의 부품만을 사용함으로써 높은 신뢰성 제공
- 보호 기능을 통해 생산/제조량 개선
- 핀투핀 고장 및 ESD 보호
- 원격 OFF 신호 또는 부하 상태를 통한 트리거
- 통합된 게이트 풀 다운 회로를 통해 트리거 신호 고장으로 인한 손실 방지
- 친환경 패키지 기술
- RoHS를 준수하며 할로겐을 사용하지 않음
- 높은 디퍼렌셜 서지에 대한 내성
- 최대 6.5V까지의 컨트롤러 핀을 사용한 S1, S2 및 S3 인터페이스
EcoSmart™ - 에너지 효율성
- OFF/대기 모드 시 230VAC에서 3mW 미만의 전력 손실
애플리케이션
- 고전압 저항성 신호 경로가 있는 ACDC 컨버터
- EuP Lot 6 및 유사한 에너지 효율성 표준을 준수하는 시스템과 같이 대기 전력이 매우 적은 모든 시스템에 이상적임
