HiperTFS-2

Two-Switch 포워드와 플라이 백 파워 서프라이 콘트롤러

애플리케이션
필터 제품 숨기기
1 - 8 개 제품 총 8 개 전시
Product Parts Table
제품
데이터 시트
출력 전력 (최대) - 마디 없는, 380V
출력 전력 (최대) - 피크, 380V
출력 전력 (최대) - 플라이백, 범용
토폴로지
보호 기능
항복 전압
제어 기능
자동 재시작 및 과전압 응답
스위칭 주파수 (최대)
입력 전압 (최소)
입력 전압 (최대)
IC 패키지
장착 유형
상품 유형
작동 온도 (최대)
작동 온도 (최소)
과열 반응
2 차 응답
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 148 W
Output Power (Max) - Peak, 380V 187 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 190 W
Output Power (Max) - Peak, 380V 297 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 229 W
Output Power (Max) - Peak, 380V 375 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 251 W
Output Power (Max) - Peak, 380V 419 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 269 W
Output Power (Max) - Peak, 380V 466 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 298 W
Output Power (Max) - Peak, 380V 513 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 322 W
Output Power (Max) - Peak, 380V 553 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Data Sheet PDF 보기
Output Power (Max) - Continuous, 380V 343 W
Output Power (Max) - Peak, 380V 586 W
Output Power (Max) - Flyback, Univ 20 W
Topology Flyback, 2-Switch Forward + Flyback
Protection Features Input Overvoltage, Input Undervoltage, Line-compensated Overload, Output Overload, Output Overvoltage, Output Short Circuit, Output Undervoltage, Overtemperature, Remote Shutdown
Breakdown Voltage 725 V
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Switching Frequency (max) 132 kHz
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
IC Package eSIP-16F
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Over-Temperature Response Hysteretic
Secondary Response Auto-restart

설명

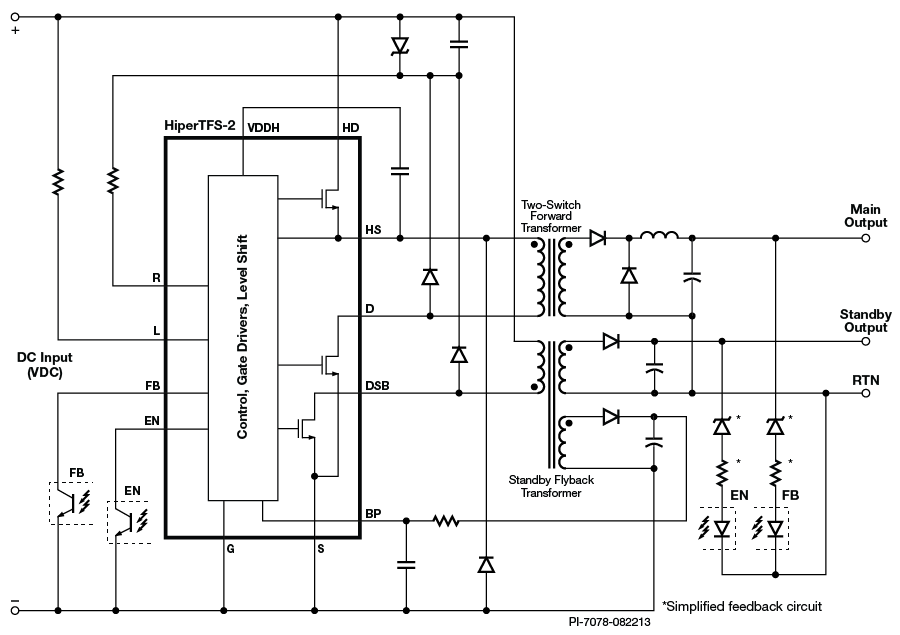

HiperTFS-2 는 고전력 2-스위치-포워드 컨버터와 중간 전력 플라이백(대기) 컨버터를 단일 로우 프로파일 eSIP 전원 패키지로 통합한 디바이스입니다. 이 단일 칩 솔루션은 두 개의 스위치 포워드 및 플라이백 컨버터용 컨트롤러, 하이사이드/로우사이드 드라이버, 세 개의 고전압 파워 MOSFET를 제공하며, 비싼 외장 펄스 트랜스포머용 컨버터를 사용할 필요가 없습니다. 이 디바이스는 최대 586W 피크의 메인 파워 컨버터(두 개의 스위치 포워드)와 최대 20W의 스탠바이 컨버터(플라이백)가 모두 필요한 고전력 애플리케이션에 이상적입니다. 이 디바이스는 광범위한 입력 전압 범위에 걸쳐 작동하며, HiperPFS와 같은 역률 수정 단계에 따라 사용될 수 있습니다.



HiperTFS-2의 새로운 기능

  • 어셈블리 흐름 개선 – 3열 패키지에서 2열 패키지로 변경됨
  • 최대 40% 많은 피크 파워 – 차세대 Intel CPU 피크 파워 요구 사항을 손쉽게 충족
  • 자체 바이어스 하이 사이드 드라이버 – 바이어스 권선 제거
  • 메인 컨버터 66kHz/132kHz 옵션 제공



제품의 주요 특징

주요 이점

  • 두 개의 스위치 포워드 메인 전력 및 플라이백 스탠바이 전력용 단일 칩 솔루션
  • 고집적 기술을 통해 부품 수가 줄어드는 한편 보다 작은 폼 팩터와 보다 높은 전력 밀도 설계 가능
  • 컨트롤, 게이트 드라이버 및 세 개의 파워 MOSFET를 통합
  • 레벨 시프트 기술로 펄스 트랜스포머가 필요 없음
  • 보호 기능 내장: UV, OV, OTP, OVP, 대기 OPC, SCP 및 ILIMIT
  • 트랜스포머 리셋 제어 기능으로 모든 조건에서의 포화 현상 방지
  • RMS 전류를 줄이고 출력 다이오드 정격 전압을 낮추기 위해 50%를 넘는 메인 듀티 사이클 동작
  • 입력 전압 범위에 걸쳐 대기 과부하 전력의 편차 범위가 10% 미만임

애플리케이션

  • PC(80 PLUS® Bronze 또는 80 PLUS Silver)
  • 프린터
  • LCD TV
  • 비디오 게임 콘솔
  • 고전력 어댑터
  • 산업 기기 및 가전 제품
