Product Parts Table
제품
데이터 시트
최대 X 커패시턴스
총 직렬 저항
항복 전압
IC 패키지
장착 유형
상품 유형
작동 온도 (최대)
작동 온도 (최소)
Data Sheet PDF 보기
Max X Capacitance 101 nF to 6 microF
Total Series Resistance 54 kOhm (min)
Breakdown Voltage 1000 V
IC Package SO-8
Mounting Type Surface Mount
Product Type IC
Temperature - Operating (Max) 110 °C
Temperature - Operating (Min) -10 °C

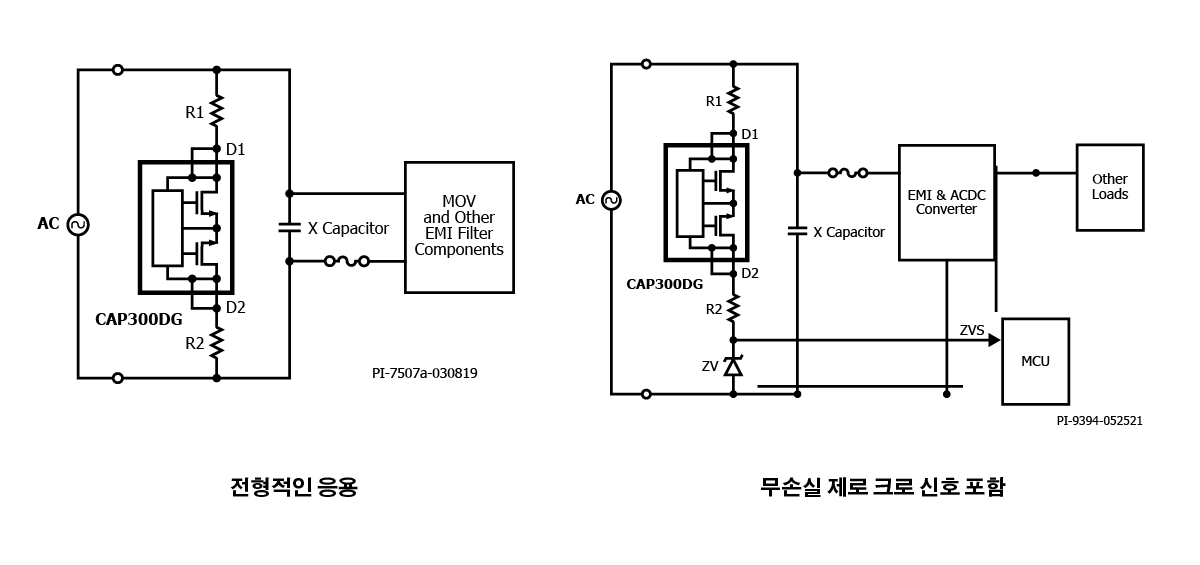

AC 전압이 인가될 때, CAP300DG는 X-커패시터 방전 저항으로 전류의 흐름을 차단하고, 230VAC에서 5mW 미만, 실질적으로 제로까지 전력 손실을 감소시킵니다. AC 전압의 연결이 해제된 경우, CAP300DG는 직렬 방전 저항을 연결시켜 자동으로 X-커패시터를 방전시킵니다. 이러한 동작은 소비 전력의 변화 없이 디퍼렌셜 모드 EMI 필터를 최적화하고 인덕터 비용을 줄이도록 X-커패시터 선택에 유연성을 제공합니다.

CAP200DG로 설계할 경우, 필요한 시간을 얻기 위해 사용 중인 X-커패시터 값에 대해 적절한 외부 저항 값을 선택하면 됩니다. 2개 단자로 된 CAP200DG IC는 설계의 단순화와 높은 신뢰성으로 EuP Lot6 기준에 부합하는 설계를 위한 이상적인 선택입니다.

Key Features

  • IEC 60335(1초 내에 34V 미만의 X-커패시터 방전) 충족
  • 하나의 디바이스로 100nF~6mF의 X-커패시터 값 지원
  • AC 전압이 연결되는 경우, X-커패시터 방전 저항을 통해 전류 차단
  • AC 전압이 연결 해제되는 경우, 방전 저항을 통해서 자동으로 X-커패시터를 방전
  • EMI 필터 설계 간략화 - 보다 큰 X-커패시터는 소비 전력의 변화없이 보다 작은 도통 부품을 사용할 수 있도록 허용
  • 2개의 단자 - 시스템 입력 퓨즈 이전 및 이후 사용에 대한 안전 표준 충족
  • 패키지 및 PCB에서 4mm 초과 연면거리
  • 자체 전원 공급 - 외부 바이어스 필요 없음
  • 높은 커먼 모드 서지 내성 - 외부 그라운드 연결 없음
  • 높은 디퍼렌셜 서지 내성 - 1000V MOSFET 내장
  • NEMKO 및 CB 인증
