CAPZero

자동 X 캐패시터 안전 방전 IC

이 제품은 최신 버전을 사용할 수 있습니다.
Suggested Alternative: CAPZero-2
애플리케이션

제품 상세 정보

설명

AC 전압이 가해지면 CAPZero는 X 캐패시터 안전 방전 저항의 전류 흐름을 차단하여 전력 손실을 230VAC 적용 시 5mW 미만, 즉 본질적으로 영(0)*으로 낮춥니다. AC 전압의 연결이 해제되면 CAPZero는 블리드 저항을 병렬로 연결하여 X 캐패시터를 자동으로 방전합니다. 이러한 작동을 통해 X 캐패시터 선택 시 전반적인 유연성이 향상되어 전력 소모량에 변화를 주지 않으면서 차동 모드 EMI 필터링을 최적화하고 인덕터 비용을 줄일 수 있습니다.

CAPZero를 사용한 디자인 작업은 표 1에서 사용하는 X 캐패시터에 맞는 외부 저항 값과 적절한 CAPZero 디바이스를 선택하는 것으로 간단히 끝납니다. 이러한 디자인 옵션을 활용하면 AC 전원 공급 장치의 연결이 해제된 경우 국제 안전 표준에서 요구하는 1초 미만의 최악의 경우를 고려한 RC 시간 상수를 확보할 수 있습니다.

2단자 CAPZero 칩은 이러한 단순함과 견고성 덕분에 EuP Lot 6 요구 사항을 충족하도록 디자인된 시스템에 사용하기에 적합합니다.

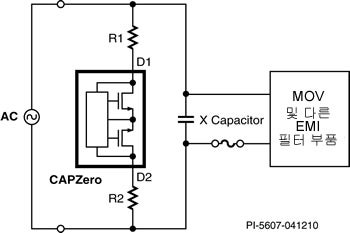

CAPZero 제품군은 두 가지 전압 등급으로 제공되는데, 825V는 그림 1에서처럼 MOV가 X 캐패시터에 병렬로 연결된 경우에 사용되며 1,000V는 1.5kV를 초과하는 차동 서지 전압 요구 사항이 적용되면서 MOV가 시스템의 다른 곳에 배치되는 경우에 사용됩니다. 자세한 내용은 Key Applications Considerations 섹션을 참조하십시오.

제품 특징

  • AC 전압 연결 시 X 캐패시터 방전 저항을 통과하는 전류 차단
  • AC 연결 해제 시 방전 저항을 통해 X 캐패시터 자동 방전
  • EMI 필터 디자인 단순화 - 대형 캐패시터를 통해 전력 소모량에 변화를 주지 않고 보다 작은 유도 소자 사용 가능
  • 2단자 - 시스템 입력 휴즈 앞 또는 뒤에 사용하기 위한 안전 표준 충족
  • 패키지 및 PCB 연면 거리: >4mm
  • 자체 공급형 디자인 - 외부 바이어스 불필요
  • 높은 커먼 모드 서지 면역성 - 외부 접지 연결 불필요
  • 높은 차동 서지 내압 - 1,000V의 내부 MOSFET

에너지 효율적인 EcoSmart®

  • 모든 X 캐패시터 값에 대해 230VAC에 5mW 미만의 전력 소모량

애플리케이션

  • X 캐패시터 값이 100nF를 초과하는 모든 ACDC 컨버터
  • EuP Lot 6 규정을 준수해야 하는 가전 기기
  • 상당히 낮은 무부하 전력 소모량을 요구하는 어댑터
  • 낮은 대기 전력을 요구하는 모든 컨버터

*IEC62301 4.5항에서는 대기 전력 사용량을 5mW 미만에서 제로까지 내리도록 규정하고 있습니다.
