2SC0115T

90 kW ~ 500 kW インバータ向け最小 IGBT ゲート ドライバ、SCALE-2+ 技術、1200 V IGBT ドライバのガルバニック ソリューション、高度なアクティブ クランプまたは SSD を搭載

アプリケーション
フィルタ 製品を隠す
1 ~ 2個の商品を表示、 合計2個
Product Parts
製品
データ シート
IGBT 電圧クラス
チャネル数
樹脂コーティング?
ドライブモード
Gate Peak Current (Max)
ゲートターンオフ電圧
分離技術
インターフェイスタイプ
保護機能
隔離タイプ
ロジック入力電圧
メイン/周辺
最大スイッチング周波数 (kHz)
Options Info
ゲートターンオン電圧
サポートされているモジュールタイプ
サポートされているトポロジ
出力電力/チャネル-最大
並列サポート?
供給電圧 (標準)
時間 - 出力低下
時間 - 出力の上昇
技術
Data Sheet PDF を表示
IGBT Voltage Class 1200 V
Number of Channels 2
Conformal Coated? No
Driving Mode Direct-Independent
Gate Peak Current (Max) +15 A
Gate Turn-off Voltage --8.5 V
Isolation Technology Galvanic
Interface Type Electrical
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Isolation Type Reinforced
Logic Input Voltage 5
Main/Peripheral N/A
Max Switching Frequency 50.0 kHz
Options Info Conformal Coated Version  2SC0115T2A0C-12
Gate Turn-on Voltage +15.0 V
Supported Module Type IGBT, N-Channel MOSFET
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 1.4 W
Supply Voltage (Typ) 15 V
Time - Output Fall 12 ns
Time - Output Rise 6 ns
Technology SCALE-2+
Data Sheet PDF を表示
IGBT Voltage Class 1200 V
Number of Channels 2
Conformal Coated? Yes
Driving Mode Direct-Independent
Gate Peak Current (Max) +15 A
Gate Turn-off Voltage --8.5 V
Isolation Technology Galvanic
Interface Type Electrical
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Isolation Type Reinforced
Logic Input Voltage 5
Main/Peripheral N/A
Max Switching Frequency 50.0 kHz
Gate Turn-on Voltage +15.0 V
Supported Module Type IGBT, N-Channel MOSFET
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 1.4 W
Paralleling Support? No
Supply Voltage (Typ) 15 V
Time - Output Fall 12 ns
Time - Output Rise 6 ns
Technology SCALE-2+

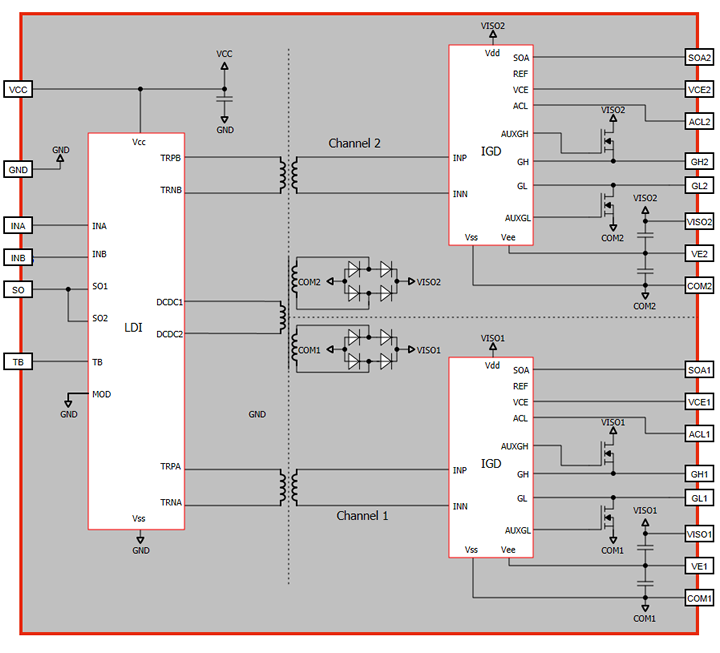

DC/DC 電源および���イッチング シグナル送信向けの新しい 2SC0115T IGBT ドライバ コアは、SCALE-2+ 集積回路および絶縁トランス テクノロジを利用し、フォトカプラを不要とすることでシステムの信頼性とパフォーマンスを改善します。IGBT ドライバ コアが強化された電気絶縁ターゲット システムは、1200 V IGBT モジュールを標準 900 V の定格電圧で動作させ、IEC 60664-1 および IEC 61800-5-1 の PD2 および OV II 要件に準拠します。2SC0115T IGBT ゲート ドライバ コアは、最大 2400 A のモジュールと最大 50 kHz のスイッチング周波数に対応しています。

  • SCALE-2+ チップ セット
  • 樹脂コーティングで利用できる
  • プログラム可能な SSD 及び AAC 機能
  • ハード、ウェーブ、選択的はんだ付け処理用の新しいピン
  • 2mm PCB に対応した新しいピン長 (2,54mm、3,1mm、5,84mm)
  •
  • すべて鉛フリー
  • すべてに進化した EMC 技術が採用
  • 電気的性能及び機械的性能に変更はなし
  • 下位アイテムとの互換性は100%
  •
  • 全タイプが、UL508C 及び UL において UL リスト化されています。
  • SCALE™-2+ 技術、1200 V IGBT ドライバのガルバニック ソリューション、高度なアクティブ クランプまたは SSD を搭載
  • 最大 1200 V のデュアルチャンネル ドライバ コア
  • ±15 A ゲート電流、+15 V/-6 V
  • 1 つのチャンネルにつき最大 1.2 W
  • オンボード定電圧電源
  • ソフト シャット ダウン (SSD) または高度なアクティブ クランプ (AAC)
  • 高い信頼性 (部品点数を削減) かつ最高クラスの絶縁技術
  • 部分放電試験済みの絶縁技術
  • 100 ナノ秒未満の遅延時間、最大 50 kHz
  • IEC 61800-5-1 および IEC 60664-1 に対応した定格電圧が 900 V の絶縁仕様
  • -40℃ ~ +105℃ (ディレーティングでは 105°C)
  • RoHS 指令適合
