1SC0450

シングルチャンネル SCALE™-2 ドライバ コア 1SC0450V/E

アプリケーション
フィルタ 製品を隠す
1 ~ 8個の商品を表示、 合計8個
Product Parts
製品
データ シート
IGBT 電圧クラス
インターフェイスタイプ
ロジック入力電圧
サポートされているモジュールタイプ
サポートされているトポロジ
出力電力/チャネル-最大
並列サポート?
時間 - 出力低下
時間 - 出力の上昇
供給電圧 (標準)
保護機能
ゲートターンオン電圧
ドライブモード
Gate Peak Current (Max)
ゲートターンオフ電圧
分離技術
隔離タイプ
メイン/周辺
最大スイッチング周波数 (kHz)
チャネル数
樹脂コーティング?
技術
Data Sheet PDF を表示
IGBT Voltage Class 4500 V
Interface Type Electrical
Logic Input Voltage 15
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2
Data Sheet PDF を表示
IGBT Voltage Class 6500 V
Interface Type Electrical
Logic Input Voltage 15
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2
Data Sheet PDF を表示
IGBT Voltage Class 4500 V
Interface Type Electrical
Logic Input Voltage 15
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2
Data Sheet PDF を表示
IGBT Voltage Class 6500 V
Interface Type Electrical
Logic Input Voltage 15
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2
Data Sheet PDF を表示
IGBT Voltage Class 4500 V
Interface Type Fiber Optic
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2
Data Sheet PDF を表示
IGBT Voltage Class 6500 V
Interface Type Fiber Optic
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2
Data Sheet PDF を表示
IGBT Voltage Class 4500 V
Interface Type Fiber Optic
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2
Data Sheet PDF を表示
IGBT Voltage Class 6500 V
Interface Type Fiber Optic
Supported Module Type IGBT
Supported Topologies 2-level Voltage Source, 3-level NP-Clamped - Type 1, 3-level NP-Clamped - Type 2, Multi-Level NP-Clamped
Power - Output/Channel (Max) 8.0 W
Paralleling Support? No
Time - Output Fall 25 ns
Time - Output Rise 30 ns
Supply Voltage (Typ) 15 V
Protection Features Adv Active Clamping, Short Circuit, UVLO(Sec-side), UVLO(Pri-side)
Gate Turn-on Voltage +15.0 V
Driving Mode Direct-Independent
Gate Peak Current (Max) +50 A
Gate Turn-off Voltage --9.5 V
Isolation Technology Galvanic
Isolation Type Basic
Main/Peripheral N/A
Max Switching Frequency 10.0 kHz
Number of Channels 1
Conformal Coated? No
Technology SCALE-2

信頼性の高い低価格なシングルチャンネル ゲート ドライブによる 4.5 kV と 6.5 kV の IGBT モジュールのソリューションです。1SC0450V と 1SC0450E のゲート電流機能と DC/DC コンバータ電力は、並列 IGBT モジュールをサポートするように設計されています。これによって、ディスクリート ソリューションよりも部品数が大幅に減少し、信頼性が向上し、コストを削減できます。VISO から COM またはゲートエミッタの短絡が発生した場合にドライバを保護する電源短絡保護などの追加機能も実装され、さらなる動作上のメリットを提供します。15 年以上の動作寿命保証期間が保証されています。

コンパクトで信頼性が高い 6.5 kV ゲート ドライブ ユニットはコスト効率の高いマルチレベル設計を可能にし、IGBT の直列接続に対応します。

  • 最大 6500 V のシングル チャンネル ドライバ コア

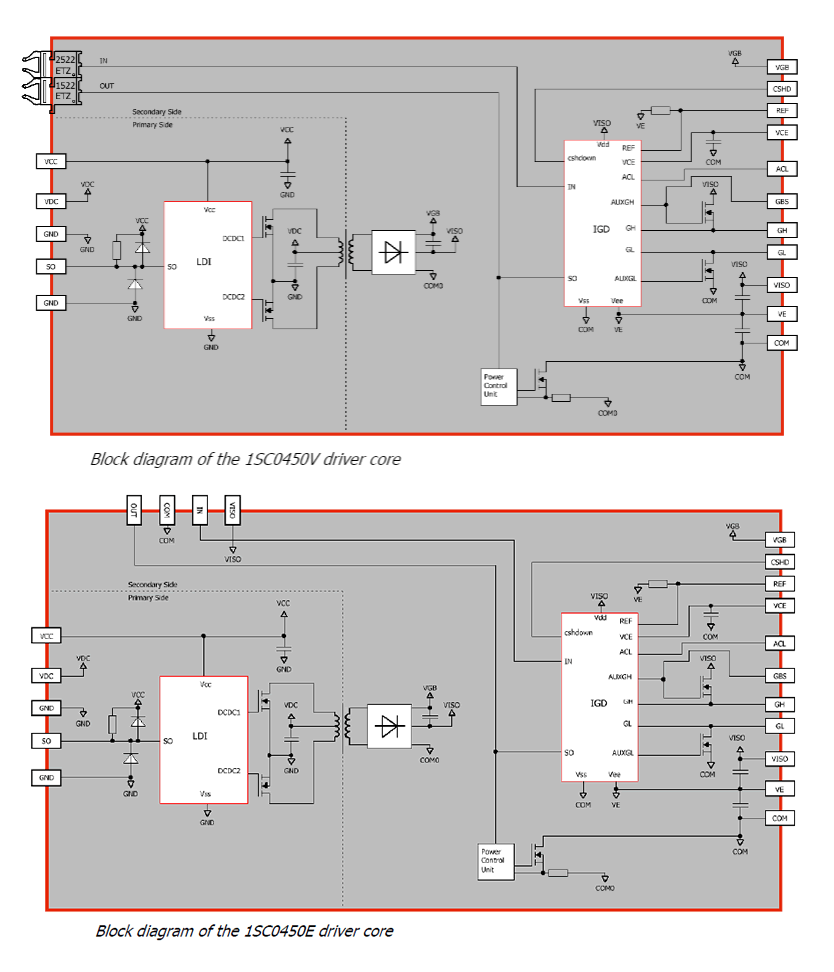

  • 次の 2 つのバージョンがあります:光ファイバ リンク (1SC0450V) と非絶縁電気 (1SC0450E)
  • ±50 A ゲート電流、+15 V/-10 V
  • 4 W (85°C 時)
  • 少ない部品点数で高い信頼性
  • IGBT モジュールの並列接続
  • 設計自由度
  • 1 つのセントラル ドライバで直接並列接続を実現
  • アドバンスト アクティブ クランプ、ダイナミック クランプ
  • 短絡保護、低電圧ロックアウト
  • 100 ns 以下の短い遅延時間
  • 在驱动器的输出端发生短路的条件下提供电源短路保护
  • 支持门极升压
  • 符合IEC 61800-5-1和IEC 60664-1的基本安全隔离标准
  • 符合UL标准
  • 通过RoHS认证
  • -40℃ ~ +85℃
