LinkZero-LP

無負荷時待機電力ゼロを実現する一体型オフライン スイッチング電源用 IC

アプリケーション
フィルタ 製品を隠す
1 ~ 2個の商品を表示、 合計2個
Product Parts Table
製品
データ シート
出力 (最大) 密閉型, 230V
出力 (最大) オープンフレーム, 230V
出力 (最大) 密閉型, ユニバーサル
出力 (最大) オープンフレーム, ユニバーサル
ICパッケージ
制御機能
保護機能
過熱応答
二次応答
入力電圧 (最小)
入力電圧 (最大)
制御方式
取付タイプ
製品タイプ
絶縁破壊電圧
動作温度 - 最大
動作温度 - 最小
内部スイッチ
自動再起動と過電圧応答
ケーブル落下補償
トポロジー
出力プロファイル
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 3.0 W
Output Power (Max) - Open Frame, 230V 3.0 W
Output Power (Max) - Enclosed, Univ 3.0 W
Output Power (Max) - Open Frame, Univ 3.0 W
IC Package SO-8C
Control Features Cable Drop Compensation, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Output Undervoltage, Overtemperature, Input Overvoltage, Input Undervoltage, Output Overvoltage, Output Short Circuit, Output Open Loop
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Control Scheme Primary-side
Mounting Type Surface Mount
Product Type IC
Breakdown Voltage 700 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Cable Drop Compensation X
Topology Flyback
Output Profile CV/CC
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 6.0 W
Output Power (Max) - Open Frame, 230V 9.0 W
Output Power (Max) - Enclosed, Univ 5.0 W
Output Power (Max) - Open Frame, Univ 8.0 W
IC Package SO-8C
Control Features Cable Drop Compensation, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Output Undervoltage, Overtemperature, Input Overvoltage, Input Undervoltage, Output Overvoltage, Output Short Circuit, Output Open Loop
Over-Temperature Response Hysteretic
Secondary Response Auto-restart
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Control Scheme Primary-side
Mounting Type Surface Mount
Product Type IC
Breakdown Voltage 700 V
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Cable Drop Compensation X
Topology Flyback
Output Profile CV/CC

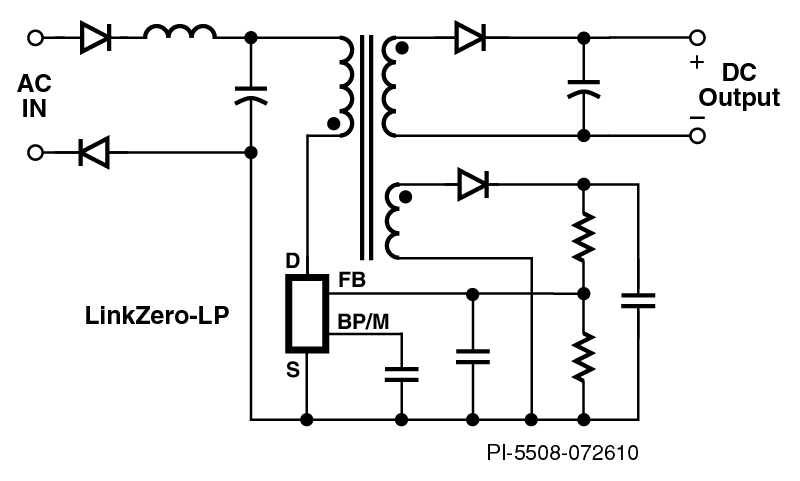

概要

LinkZero-LP は、すでに定評をいただいている PI の LinkSwitch-LP をアップグレード版で、搭載された新技術により 5mW以下の消費電力で、デバイスが自動的に無負荷モードに入り再起動します。これはIEC が策定した無負荷時の電力消費ゼロの定義を下回るため、実質上ゼロとみなされます。FEEDBACK ピンの電圧基準が厳密に規定されているため、ユニバーサル入力一次側コントロール電源で 5% から最大負荷までの定電圧精度が実現できます。起動時及び動作時電力は DRAIN ピンから直接供給されるので、起動回路は不要です。内部発振周波数ジッターにより、疑似ピークとアベレージモード EMI を大幅に削減し、フィルタ コストを最小限に抑えます。

製品ハイライト

無負荷時待機電力ゼロでシステム コストを最小化

  • 負荷切断時は、ゼロ入力電力モードに自動切り替え
  • 既存の LinkSwitch-LP 設計をシンプルにアップグレード
  • 非常に高精度な IC パラメータ公差により歩留まりが改善
  • 低コストのクランプレス設計に最適
  • 周波数ジッタリングにより EMI フィルタコストを大幅に削減
  • パッケージの沿面距離拡大によりシステムの市場における信頼性が向上

保護/安全面の特長

  • 高精度な自動復帰タイプ過熱保護機能 - 自動復帰機能により市場返品を削減
  • 全世界対応ユニバーサル入力動作が可能
  • オートリスタート機能により、ショート、オープン ループ不良時の供給電力を 85% 以上低減
  • シンプルな ON/OFF 制御で帰還ループ補償部品が不要
  • バンド幅が広く、オーバーシュートの無い優れた負荷過渡応答を実現

EcoSmart - 高エネルギー効率

  • 230 VAC 入力時、無負荷時待機電力 4 mW を実現*
  • 追加部品無しで世界中のあらゆるエネルギー効率規制に容易に適合
  • ON/OFF 制御で、超軽負荷まで一定の効率が得られる

用途

  • 携帯電話、コードレス電話、PDA、電動工具、MP3等ポータブル オーディオ機器、電気カミソリ等の充電器

*IEC 62301、条項 4.5 では、5 mW 未満の待機時電力消費は 0 に切り捨てられます。
