LinkSwitch-XT2

システムレベルでの保護機能内蔵、高効率、及び低電力のオフライン スイッチング電源用 IC

アプリケーション
フィルタ 製品を隠す
1 ~ 7個の商品を表示、 合計7個
Product Parts Table
製品
データ シート
出力 (最大) 密閉型, 230V
出力 (最大) 密閉型, ユニバーサル
絶縁破壊電圧
入力電圧 (最小)
入力電圧 (最大)
出力 (最大) オープンフレーム, 230V
出力 (最大) オープンフレーム, ユニバーサル
ICパッケージ
制御機能
保護機能
過熱応答
トポロジー
取付タイプ
製品タイプ
動作温度 - 最大
動作温度 - 最小
制御方式
内部スイッチ
自動再起動と過電圧応答
出力プロファイル
二次応答
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 9.2 W
Output Power (Max) - Enclosed, Univ 6.1 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Output Power (Max) - Open Frame, 230V 9.2 W
Output Power (Max) - Open Frame, Univ 6.1 W
IC Package SO-8C
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Overtemperature, Input Overvoltage, Output Overvoltage, Output Short Circuit, Output Open Loop, Output Overload
Over-Temperature Response Hysteretic
Topology Flyback
Mounting Type Surface Mount
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme Secondary-side
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Output Profile CV
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 9.2 W
Output Power (Max) - Enclosed, Univ 6.1 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Output Power (Max) - Open Frame, 230V 9.2 W
Output Power (Max) - Open Frame, Univ 6.1 W
IC Package SMD-8C
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Overtemperature, Input Overvoltage, Output Overvoltage, Output Short Circuit, Output Open Loop, Output Overload
Over-Temperature Response Hysteretic
Topology Flyback
Mounting Type Surface Mount
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme Secondary-side
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Output Profile CV
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 9.2 W
Output Power (Max) - Enclosed, Univ 6.1 W
Breakdown Voltage 725 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Output Power (Max) - Open Frame, 230V 9.2 W
Output Power (Max) - Open Frame, Univ 6.1 W
IC Package PDIP-8C
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Overtemperature, Input Overvoltage, Output Overvoltage, Output Short Circuit, Output Open Loop, Output Overload
Over-Temperature Response Hysteretic
Topology Flyback
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme Secondary-side
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Output Profile CV
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 6.0 W
Output Power (Max) - Enclosed, Univ 4.0 W
Breakdown Voltage 900 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 484 V
Output Power (Max) - Open Frame, 230V 6.0 W
Output Power (Max) - Open Frame, Univ 4.0 W
IC Package SMD-8C
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Overtemperature, Input Overvoltage, Output Overvoltage, Output Short Circuit, Output Open Loop, Output Overload
Over-Temperature Response Hysteretic
Topology Flyback
Mounting Type Surface Mount
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme Secondary-side
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Output Profile CV
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 6.0 W
Output Power (Max) - Enclosed, Univ 4.0 W
Breakdown Voltage 900 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 484 V
Output Power (Max) - Open Frame, 230V 6.0 W
Output Power (Max) - Open Frame, Univ 4.0 W
IC Package PDIP-8C
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Overtemperature, Input Overvoltage, Output Overvoltage, Output Short Circuit, Output Open Loop, Output Overload
Over-Temperature Response Hysteretic
Topology Flyback
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme Secondary-side
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Output Profile CV
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 11.0 W
Output Power (Max) - Enclosed, Univ 8.0 W
Breakdown Voltage 900 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 484 V
Output Power (Max) - Open Frame, 230V 11.0 W
Output Power (Max) - Open Frame, Univ 8.0 W
IC Package SMD-8C
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Overtemperature, Input Overvoltage, Output Overvoltage, Output Short Circuit, Output Open Loop, Output Overload
Over-Temperature Response Hysteretic
Topology Flyback
Mounting Type Surface Mount
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme Secondary-side
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Output Profile CV
Secondary Response Auto-restart
Data Sheet PDF を表示
Output Power (Max) - Enclosed, 230V 11.0 W
Output Power (Max) - Enclosed, Univ 8.0 W
Breakdown Voltage 900 V
Voltage - Input (Min) 85 V
Voltage - Input (Max) 484 V
Output Power (Max) - Open Frame, 230V 11.0 W
Output Power (Max) - Open Frame, Univ 8.0 W
IC Package PDIP-8C
Control Features Selectable Current Limit, Frequency Jittering, Auto-Restart/Latching Fault Response, On/Off Control
Protection Features Overtemperature, Input Overvoltage, Output Overvoltage, Output Short Circuit, Output Open Loop, Output Overload
Over-Temperature Response Hysteretic
Topology Flyback
Mounting Type Through Hole
Product Type IC
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
Control Scheme Secondary-side
Internal Switch Yes
Auto-Restart & Overvoltage Response Latch Off
Output Profile CV
Secondary Response Auto-restart

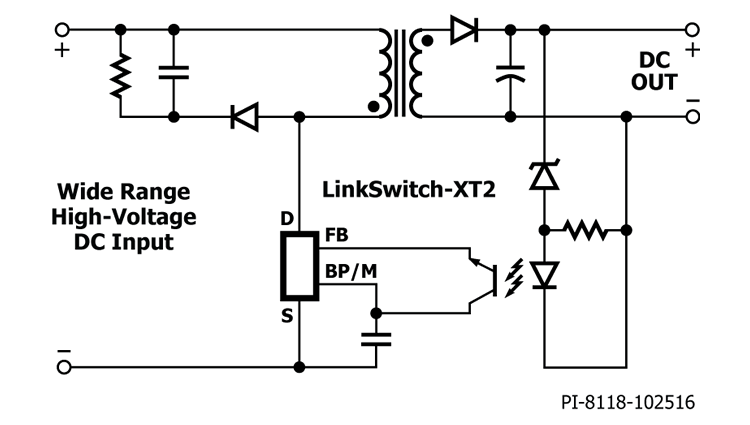

LinkSwitch-XT2 は、725 V / 900 V耐圧 パワー MOSFET、発振器、シンプルな ON/OFF 制御スキーム、高耐圧定電流回路、周波数ジッタリング、サイクルバイサイクル カレント リミット、及び過熱保護回路がワンチップ上に内蔵されています。起動時及び動作時電力は DRAIN ピンから直接供給されるため、補助巻線および補助電源用回路部品は不要になります。

製品ハイライト

容易な設計

  • 部品点数が最も少ないスイッチング電源ソリューション
  • デバイスのカレント リミットを選択可能
  • 短絡時及びオープン ループ時のオートリスタート機能内蔵
  • オプションの自己バイアス回路
  • 周波数ジッタリングにより、EMI を大幅に削減
  • 基板とパッケージの両方において、ドレイン ピンとその他すべてのピンの間の高電圧沿面距離要求に適合
  • ピン配列により基板のヒートシンクを簡素化

リニア/RCC より優れた機能

  • 出力過電圧保護 (OVP)
  • 入力過電圧保護 (OVL)
  • 自動復帰タイプ過熱保護機能 (OTP)
  • DRAIN ピンとその他すべてのピンの間の広い沿面距離によってフィールド信頼性を向上
  • 725 V MOSFET 定格による優れたサージ耐性
  • 定格 900 V MOSFET シリーズ - 安全マージンが強化された産業用デザイン
  • 非常に少ない部品点数により信頼性を向上
    • 片面基板と完全な SMD 製造性を実現

EcoSmart – 高エネルギー効率

  • 世界中のあらゆるエネルギー効率規制に容易に適合
  • 無負荷時消費電力は補助巻線なし、265 VAC で 100 mW 未満 (補助巻線ありでは 10 mW 未満)
  • ON/OFF 制御で、超軽負荷まで一定の効率が得られる - 義務的な CEC 規制に適応
