InnoSwitch3-TN

内蔵された725V 一次側 MOSFET、同期整流及び二次側制御内蔵の高効率オフライン CV/CC QR フライバック スイッチング電源用 IC

アプリケーション
フィルタ 製品を隠す
フィルタを非表示
Filter Products
1 ~ 3個の商品を表示、 合計3個
Product Parts Table
製品
データ シート
出力 (最大) オープンフレーム, 230V
出力 (最大) オープンフレーム, ユニバーサル
絶縁破壊電圧
ICパッケージ
トポロジー
制御方式
製品タイプ
スイッチング周波数 (最小)
スイッチング周波数 (最大)
入力電圧 (最小)
入力電圧 (最大)
出力プロファイル
内部スイッチ
保護機能
過熱応答
二次応答
自動再起動と過電圧応答
動作温度 - 最小
動作温度 - 最大
MSL評価
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 12.0 W
Output Power (Max) - Open Frame, Univ 10.0 W
Breakdown Voltage 725 V
IC Package MinSOP-16A
Topology Flyback
Control Scheme Fluxlink
Product Type IC
Switching Frequency (min) 25 kHz
Switching Frequency (max) 95 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Output Profile CV/CC
Internal Switch Yes
Protection Features Input Overvoltage, Input Undervoltage, Open SR FET Detection, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Over-Temperature Response Hysteretic
Secondary Response Auto-restart, Latch Off
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 15.0 W
Output Power (Max) - Open Frame, Univ 12.0 W
Breakdown Voltage 725 V
IC Package MinSOP-16A
Topology Flyback
Control Scheme Fluxlink
Product Type IC
Switching Frequency (min) 25 kHz
Switching Frequency (max) 95 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Output Profile CV/CC
Internal Switch Yes
Protection Features Input Overvoltage, Input Undervoltage, Open SR FET Detection, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Over-Temperature Response Hysteretic
Secondary Response Auto-restart, Latch Off
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available
Data Sheet PDF を表示
Output Power (Max) - Open Frame, 230V 21.0 W
Output Power (Max) - Open Frame, Univ 16.0 W
Breakdown Voltage 725 V
IC Package MinSOP-16A
Topology Flyback
Control Scheme Fluxlink
Product Type IC
Switching Frequency (min) 25 kHz
Switching Frequency (max) 95 kHz
Voltage - Input (Min) 85 V
Voltage - Input (Max) 265 V
Output Profile CV/CC
Internal Switch Yes
Protection Features Input Overvoltage, Input Undervoltage, Open SR FET Detection, Output Overload, Output Overvoltage, Output Short Circuit, Overtemperature
Over-Temperature Response Hysteretic
Secondary Response Auto-restart, Latch Off
Auto-Restart & Overvoltage Response Auto-restart, Latch Off
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
RDK Available

製品詳細

InnoSwitch3-TN ファミリーは、家電製品、コンシューマー向け製品、及び産業用途で使用される補助電源の効率を劇的に向上させます。この高性能フライバック コントローラは絶縁と非絶縁の両方の設計に最適で、最大負荷時の効率は最大 90%、負荷範囲全体にわたってフラットな効率、及び無負荷時の極めて低い待機電力を実現できます。InnoSwitch3-TN は、2 つの正電圧レール、または正電圧と負電圧レールの両方を備えた高精度 5 V 単出力電源として使用できます。

725 V 一次側 MOSFET、一次側及び二次側フライバック コントローラは、独自の FluxLink 通信チャネルを使用して結合されます。安全規格を取得した FluxLink 通信により、信頼性の高い同期整流と高精度 CV 及び CC 出力を実現します。包括的な安全機能には、出力過電流保護と過熱保護が含まれます。小型のMinSOP パッケージを採用し、外部部品点数が少ないため、InnoSwitch3-TN IC はコンパクトな設計に最適です。

製品ハイライト

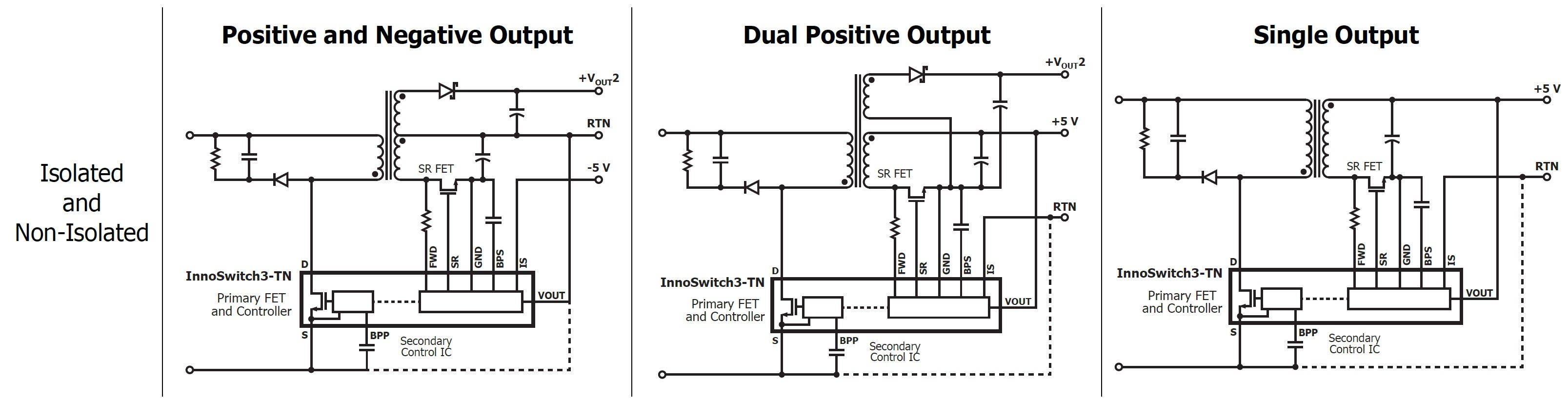

絶縁と非絶縁の用途に最適

  • 正出力及び負出力を備えたフライバック
  • マルチモード疑似共振 (QR)/CCM フライバック コントローラ、725 V 一次側 MOSFET、二次側の電圧検出と電流検出、SR ドライバを搭載
  • 内蔵 FluxLink™ フィードバック
  • 小型パッケージにより基板面積を縮小
  • 負荷範囲全体で高効率
  • 外付け部品精度やトランスに依存しない高精度 CV/CC
  • ゼロ負荷から最大負荷への過渡中において、5 V 出力の 20% レギュレーション制限に容易に適合

EcoSmart™ - 高エネルギー効率

  • 230 VAC 入力時の無負荷時消費電力 5 mW 未満
  • 世界中のあらゆるエネルギー効率規制に容易に適合する設計を実現
  • 最大負荷時効率最大 90% を達成

優れた保護/安全機能

  • 内蔵出力過電圧保護
  • SR FET のゲートオープン検出
  • ヒステリシス過熱保護機能
  • 過負荷時の電力制限 15 W 未満 (5 V 及び 3 A 未満)
  • 高精度内部 CC (定電流) 制限

安全規格及び規制に完全に準拠

  • 絶縁電圧 4000 VAC を超える強化絶縁
  • 生産ラインでの HIPOT 100% テストに対応
  • UL1577、TUV (EN62368-1)、CQC (GB4943.1) 安全認証を取得、VDE 0884-17 (EN60747-17) 承認申請中
  • EN61000-4-2、4-3 (30 V/m)、4-4、4-5、4-6、4-8 (100 A/m)、及び 4-9 (1000 A/m) などの EN61000-4 suite に対して "クラス A" 性能基準をクリアする設計が可能

グリーン パッケージ

  • ハロゲン化合物不使用、RoHS 指令適合
