InnoSwitch-CH

MOSFET、同期整流及びフィードバックを内蔵するオフライン フライバック CV/CC スイッチング電源用 IC

これは、新しいバージョンが利用可能なアクティブ製品です。
Suggested Alternative: InnoSwitch3-CE
アプリケーション

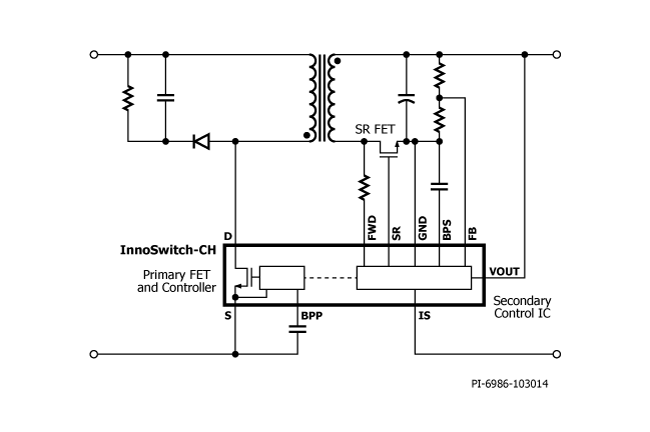

InnoSwitch-CH ファミリーの IC は、一次、二次、及びフィードバックの各回路が一つの表面実装、オフライン、フライバック型スイッチング電源用 IC に組み込まれています。InnoSwitch-CH IC は、一次側 FET、一次側コントローラ、二次側同期整流コントローラを搭載しています。新しい IC は革新的な新しい技術である FluxLink も搭載しています。この技術は絶縁バリアを超えて安全に情報伝達を行い、フォトカプラを不要にします。二次側コントローラの搭載により、高速過渡応答に対応し、CoC バージョン 5 及び DoE バージョン 6 規制などの世界のエネルギー効率基準をクリアすると同時に、シュートスルー同期整流 FET 駆動が可能になります。

製品ハイライト

高集積化、小さい実装面積

  • フライバック コントローラ、650 V MOSFET、
    二次側検出及び同期整流を搭載
  • 高耐圧絶縁型フィードバック回路内蔵
  • 優れた CV/CC 精度、トランス設計や外部コンポーネントの公差から独立
  • 素早い過渡応答 ±5% CV
    (負荷ステップが 0-100-0% の場合)

EcoSmart - 高エネルギー効率

  • 無負荷時消費電力 10 mW 未満 (オプションのバイアス巻線有りで 230 VAC 時)
  • DOE 6、CoC バージョン 5 など、世界のすべてのエネルギー効率規制に容易に適合
  • 低放熱

保護/安全面の特長

  • オプションのバイアス巻線有りでの一次側検出出力 OVP
  • 二次側検出出力オーバーシュート クランプ
  • 出力電圧 0 に対する二次側検出出力 OCP
  • 自動復帰タイプ過熱保護機能

安全規格に対応し、高信頼性

  • 6 kV DC/1 秒 での 100% 保護高耐圧適合性試験
  • 強化絶縁
  • 絶縁電圧 = 3,500 VAC UL1577 及び TUV (EN60950, EN62368) 安全認証を取得 EN61000-4-8 (100 A/m) 及び EN61000-4-9 (1000 A/m) 適合

グリーンパッケージ

  • ハロゲン化合物不使用、RoHS 指令適合

アプリケーション

  • スマート携帯機器の充電器及びアダプタ
  • LED 照明
  • 高効率、低出力電圧、大出力電流タイプ電源
