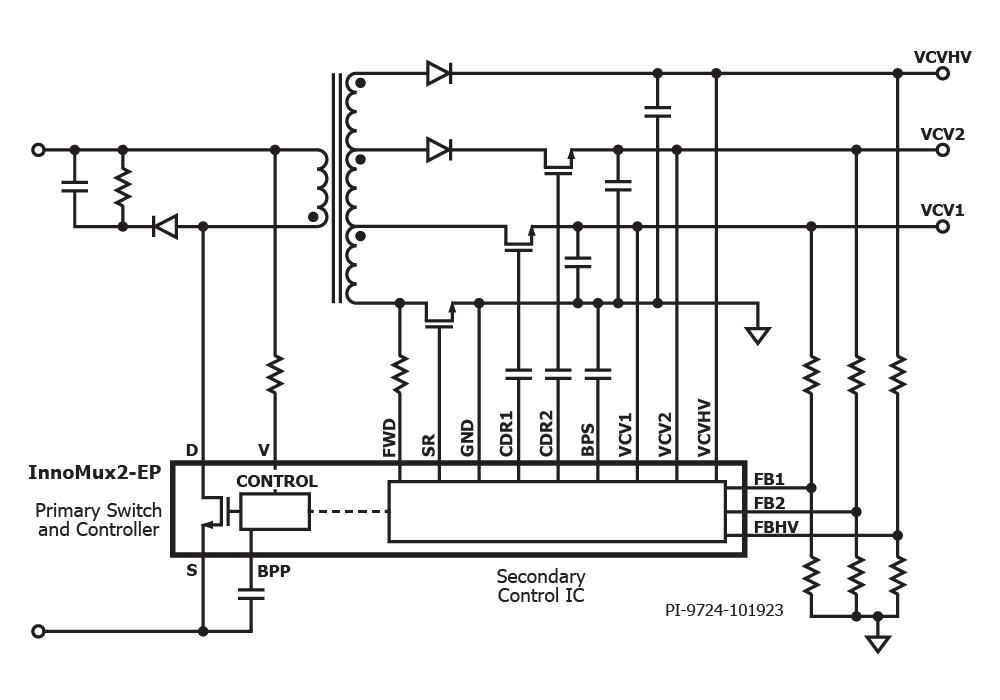

3つの定電圧出力を持つ典型的なアプリケーション
InnoMux2-EP in InSOP-24B Package
InnoMux2-EP in InSOP-T28D Package
3つの定電圧出力を持つ典型的なアプリケーション
InnoMux2-EP in InSOP-24B Package
世界初の1700Vガリウム窒化物パワーデバイス - InnoMux-2フライバックスイッチャーIC
+ 12 InnoMux2-EP in InSOP-T28D Package

InnoMux2-EP

オフライン零電圧切替（ZVS）フライバックスイッチャーIC、最大3つのCV出力または1つのCVと1つのCC出力を持ち、調光可能なLEDストリング用

業界初の1700V GaN (IMX2353F) スイッチが1000VDC名目の入力電圧を簡単にサポート

アプリケーション
設計開始
フィルタ 製品を隠す
フィルタを非表示
Filter Products
1 ~ 13個の商品を表示、 合計13個
Product Parts Table
製品
データ シート
出力 (最大) オープンフレーム, 230V
出力 (最大) オープンフレーム, ユニバーサル
出力 (最大) フライバック, ユニバーサル
VLED（最大）
出力構成
調光インターフェース
絶縁破壊電圧
PowiGaN?
ICパッケージ
SR MOSFET ドライバ
過熱応答
入力電圧 (最小)
入力電圧 (最大)
動作モード
トポロジー
製品タイプ
制御方式
スイッチング周波数 (最大)
保護機能
自動再起動と過電圧応答
動作温度 - 最小
動作温度 - 最大
MSL評価
InnoMux2-EP in InSOP-T28D

IMX2174F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 20.0 W
Output Power (Max) - Open Frame, Univ 15.0 W
Output Configuration 2 CV
Breakdown Voltage 725 V
IC Package InSOP-T28D
SR MOSFET Driver はい
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2175F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 25.0 W
Output Power (Max) - Open Frame, Univ 22.0 W
Output Configuration 2 CV
Breakdown Voltage 725 V
IC Package InSOP-T28D
SR MOSFET Driver はい
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2176F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 35.0 W
Output Power (Max) - Open Frame, Univ 27.0 W
Output Configuration 2 CV
Breakdown Voltage 725 V
IC Package InSOP-T28D
SR MOSFET Driver はい
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2177F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 40.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Output Configuration 2 CV
Breakdown Voltage 725 V
IC Package InSOP-T28D
SR MOSFET Driver はい
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-24B

IMX2267C

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 40.0 W
Output Power (Max) - Open Frame, Univ 36.0 W
Output Power (Max) - Peak, Univ 57 W
VLED (Max) 80 V
Output Configuration 1 CV, 1 LED String
Dimming Interface アナログ, PWM
Breakdown Voltage 650 V
IC Package InSOP-24B
SR MOSFET Driver いいえ
Over-Temperature Response 自動再起動, ヒステリシス, ラッチオフ
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-24B

IMX2268C

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 55.0 W
Output Power (Max) - Open Frame, Univ 50.0 W
Output Power (Max) - Peak, Univ 80 W
VLED (Max) 80 V
Output Configuration 1 CV, 1 LED String
Dimming Interface アナログ, PWM
Breakdown Voltage 650 V
IC Package InSOP-24B
SR MOSFET Driver いいえ
Over-Temperature Response 自動再起動, ヒステリシス, ラッチオフ
Voltage - Input (Min) 90 V
Voltage - Input (Max) 265 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2270F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 100.0 W
Output Power (Max) - Open Frame, Univ 80.0 W
Output Power (Max) - Peak, Univ 130 W
VLED (Max) 170 V
Output Configuration 1 CV, 1 LED String
Dimming Interface PWM
Breakdown Voltage 750 V
PowiGaN? Yes
IC Package InSOP-T28B
SR MOSFET Driver はい
Over-Temperature Response 自動再起動, ヒステリシス, ラッチオフ
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2278F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 77.0 W
Output Power (Max) - Open Frame, Univ 60.0 W
Output Power (Max) - Peak, Univ 94 W
VLED (Max) 140 V
Output Configuration 1 CV, 1 LED String
Dimming Interface PWM
Breakdown Voltage 750 V
PowiGaN? Yes
IC Package InSOP-T28B
SR MOSFET Driver はい
Over-Temperature Response 自動再起動, ヒステリシス, ラッチオフ
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2279F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 88.0 W
Output Power (Max) - Open Frame, Univ 70.0 W
Output Power (Max) - Peak, Univ 110 W
VLED (Max) 170 V
Output Configuration 1 CV, 1 LED String
Dimming Interface PWM
Breakdown Voltage 750 V
PowiGaN? Yes
IC Package InSOP-T28B
SR MOSFET Driver はい
Over-Temperature Response 自動再起動, ヒステリシス, ラッチオフ
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2370F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 90.0 W
Output Power (Max) - Open Frame, Univ 75.0 W
Output Configuration 3 CV
Breakdown Voltage 750 V
PowiGaN? Yes
IC Package InSOP-T28D
SR MOSFET Driver はい
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 過温, 出力過電圧, 出力短絡, 出力オープンループ, 出力過負荷
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2378F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 70.0 W
Output Power (Max) - Open Frame, Univ 55.0 W
Output Configuration 3 CV
Breakdown Voltage 750 V
PowiGaN? Yes
IC Package InSOP-T28D
SR MOSFET Driver はい
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 過温, 出力過電圧, 出力短絡, 出力オープンループ, 出力過負荷
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP in InSOP-T28D

IMX2379F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, 230V 80.0 W
Output Power (Max) - Open Frame, Univ 65.0 W
Output Configuration 3 CV
Breakdown Voltage 750 V
PowiGaN? Yes
IC Package InSOP-T28D
SR MOSFET Driver はい
Voltage - Input (Min) 90 V
Voltage - Input (Max) 277 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 過温, 出力過電圧, 出力短絡, 出力オープンループ, 出力過負荷
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
InnoMux2-EP (1700 V PowiGaN) in InSOP-T28G Package

IMX2353F

詳細を見る
Data Sheet View Data Sheet
Output Power (Max) - Open Frame, Univ 70.0 W
Output Configuration 3 CV
Breakdown Voltage 1700 V
PowiGaN? Yes
IC Package InSOP-T28G
SR MOSFET Driver はい
Voltage - Input (Min) 85 V
Voltage - Input (Max) 1000 V
Operating Mode 零電圧スイッチング
Topology フライバック
Product Type IC
Control Scheme Fluxlink
Switching Frequency (max) 100 kHz
Protection Features 出力オープンループ, 出力過負荷, 出力過電圧, 出力短絡, 過温
Auto-Restart & Overvoltage Response 自動再起動
Temperature - Operating (Min) -40 °C
Temperature - Operating (Max) 150 °C
MSL Rating 3
1 ~ 13個の商品を表示、 合計13個
Back to Top

製品詳細

InnoMux2-EP ICは、電力変換効率を劇的に向上させます。各出力を独立して調整し保護することによりInnoMux-2ファミリーは、複数の下流変換段階を排除します。

InnoMux-2 ICベースの設計は、BOMカウントが少なく小型です。このファミリーは、一次および二次側コントローラー、保護、センス要素、および安全評価フィードバックメカニズム（FluxLink）を単一のICに統合しています。InnoMux-2 ICには、マルチモード調光に対応したLEDバックライトコントローラも含まれており、照明または表示要件を持つモニター、テレビ、家電製品に最適です。

InnoMux2-EPには、DCM操作中の準共振スイッチング、正確なSR制御、LEDドライバーの最小閾値調整など、変換効率を最大化するための拡張機能が含まれています。

InnoMuxファミリーには、1700V GaNスイッチを搭載した業界初の電力デバイスが含まれています。PowiGaN™技術によって達成された高電圧評価は、窒化ガリウムパワーエレクトロニクスの進展における画期的な瞬間を象徴しており、自動車用チャージャー、太陽光インバーター、三相メーター、その他の工業用電力システムでコストが高いシリコンカーバイド（SiC）トランジスターを窒化ガリウムデバイスが代替する可能性をもたらします。

製品のハイライト

高度に統合されたコンパクトフットプリント

  • 単一のコントローラーとトランスを使用して最大3つの独立した調整出力
  • ポストレギュレータを排除
  • 多モード準共振不連続伝導モード（DCM）および連続伝導モード（CCM）フライバックコントローラー、650V、725V、750V、または1700V電源スイッチ、二次側制御および同期整流ドライバーを組み込み
  • 統合されたFluxLink™フィードバックリンクは光カプラーを排除
  • 優れた過渡応答：100%負荷ステップで±5% CV未満
  • 定電圧（CV）出力は最大200V、LEDドライブ用にも最大200V

EcoSmart™ – エネルギー効率

  • PowiGaNテクノロジーは90%以上の効率的な電源を実現
  • 設計は簡単に世界のエネルギー効率規制を満たす
  • 独自のスイッチングアルゴリズムは負荷全体で高効率を保証
  • 低消費電力によりPCB冷却が可能 – ヒートシンク不要

高度な保護/安全機能

  • 一次感知出力OVP
  • オープンSR-FETゲート検出
  • ヒステリシス熱シャットダウン
  • 正確なブラウンイン/ブラウンアウトおよび過電圧保護を備えた入力電圧モニター
  • 各出力の過負荷保護
  • LEDショート/オープン保護

完全な安全性と規制遵守

  • 強化された絶縁
  • 絶縁電圧＞4000VAC
  • 100%生産HIPOTテスト済み
  • UL1577およびTUV（EN62368）の安全試験進行中
  • EN61000-4スイートのテスト標準に含まれるクラスAパフォーマンス基準を満たす設計を可能にします。これにはEN61000-4-2、4-3（30V/m）、4-4、4-5、4-6、4-8（100A/m）、および4-9（1000A/m）が含まれます

グリーンパッケージ

  • ハロゲンフリーでRoHS準拠
Back to Top

リソース

アプリケーション ノート

Certificates

データ シート

設計例

汎用

製品選択ガイド

ホワイトペーパー

デザインツール

Download ECad Models

ビデオ

The World's First 1700 V GaN Power Device - InnoMux-2 Flyback Switcher IC
White Paper - Pulse Sharing: Achieving High Efficiency and Excellent Regulation in Multi-Output Flyback Power Supplies
Design Example Unboxing - DER-716 - 62 W Nominal Tri-Output Flyback Power Supply for Appliances Using InnoMux2-EP
Design Example Unboxing - DER-714 - 52 W Nominal / 82 W Peak Multi-Output Flyback Power Supply for 32" TV Using InnoMux2-EP
PI Webinar – InnoMux-2 Eliminates DC-DC Converters in Multi-Output Power Supplies
Design Example Unboxing - RDK-1043 - 50 W Dual-Output Flyback Power Supply for Appliances Using InnoMux2-EP
InnoMux-2 - Zero Voltage Switching Without Active Clamp
How to Select the Right Solution for Your Multi-Output Power Supply
InnoMux-2 - Revolutionary Single-Stage Multi-Output Flyback
InnoMux-2 - Multiple, Independently Regulated Outputs

評価キット

RDK-1043 - 50 W Dual-Output Flyback Power Supply for Appliances Using InnoMux2-EP
RDK-1053 - 60 W Dual-Output Flyback Power Supply for Industrial Applications Using InnoMux2-EP (1700 V PowiGaN)

© 2025 Power Integrations. All Rights Reserved

粤ICP备2021104505号 粤公网安备44030502008046号
