CHY103

Quick Charge 3.0 規格のクラス A 及び クラス B をサポートする USB インターフェイス IC です。

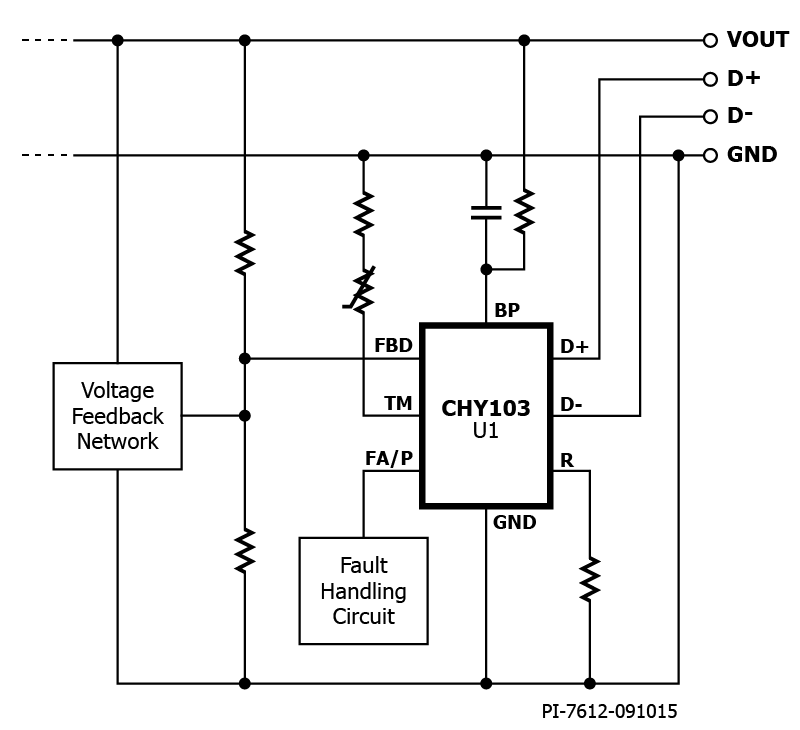

アプリケーション
フィルタ 製品を隠す
1 ~ 1個の商品を表示、 合計1個
Product Parts Table
製品
データ シート
ICパッケージ
保護機能
過熱応答
自動再起動と過電圧応答
取付タイプ
製品タイプ
動作温度 - 最大
動作温度 - 最小
MSL評価
二次応答
Data Sheet PDF を表示
IC Package SO-8
Protection Features Output Overvoltage, Output Short Circuit, Overtemperature, Remote Shutdown, Thermal Overload
Over-Temperature Response Hysteretic, Latch Off
Auto-Restart & Overvoltage Response Latch Off, Hysteretic
Mounting Type Surface Mount
Product Type Chip
Temperature - Operating (Max) 150 °C
Temperature - Operating (Min) -40 °C
MSL Rating 1
Secondary Response Latch Off

CHY103 は、Quick Charge 3.0 規格のクラス A 及び クラス B をサポートする USB インターフェイス IC です。アダプタが抜かれた場合、電源及び接続された受電機器 (PD) を電力供給異常、過電圧、二次側の過熱から保護する機能が含まれます。

CHY103 インターフェイス IC は、出力電圧制御機能を有効にする前に、接続されている PD が Quick Charge 3.0 または Quick Charge 2.0 に対応しているかどうかを自動的に検出します。Quick Charge 2.0 または 3.0 に対応していない PD が検出された場合、CHY103 は出力電圧制御機能を停止させ、従来の 5 V のみの USB PD で安全な動作を維持します。

製品ハイライト

  • Quick Charge 3.0 規格をサポート
    • クラス A:3.6 V から 12 V の出力電圧
    • クラス B:3.6 V から 20 V の出力電圧
  • 適応型の出力過電圧保護 (AOVP)
    • 設定した出力電圧の120% を超えないように出力を保護
  • 二次側過熱保護 (SOTP)
    • NTC 抵抗を筐体内で自由に設置可能
  • 出力ソフト短絡保護 (OSSP)
    • プラグを抜いている間は電力を供給できないように出力を保護
    • PD を通して自動的またはリモートで監視を開始
  • リモート シャットダウン保護 (RESP)
    • 受電機器がアダプタをシャットダウンできるようにする
  • 極めて低い消費電力
    • 5 V 出力時 1 mW 以下
  • フェール セーフ操作
    • 隣接ピン間の短絡異常時
    • オープン回路ピン異常時
  • InnoSwitch、TinySwitch、TOPSwitch をサポート
