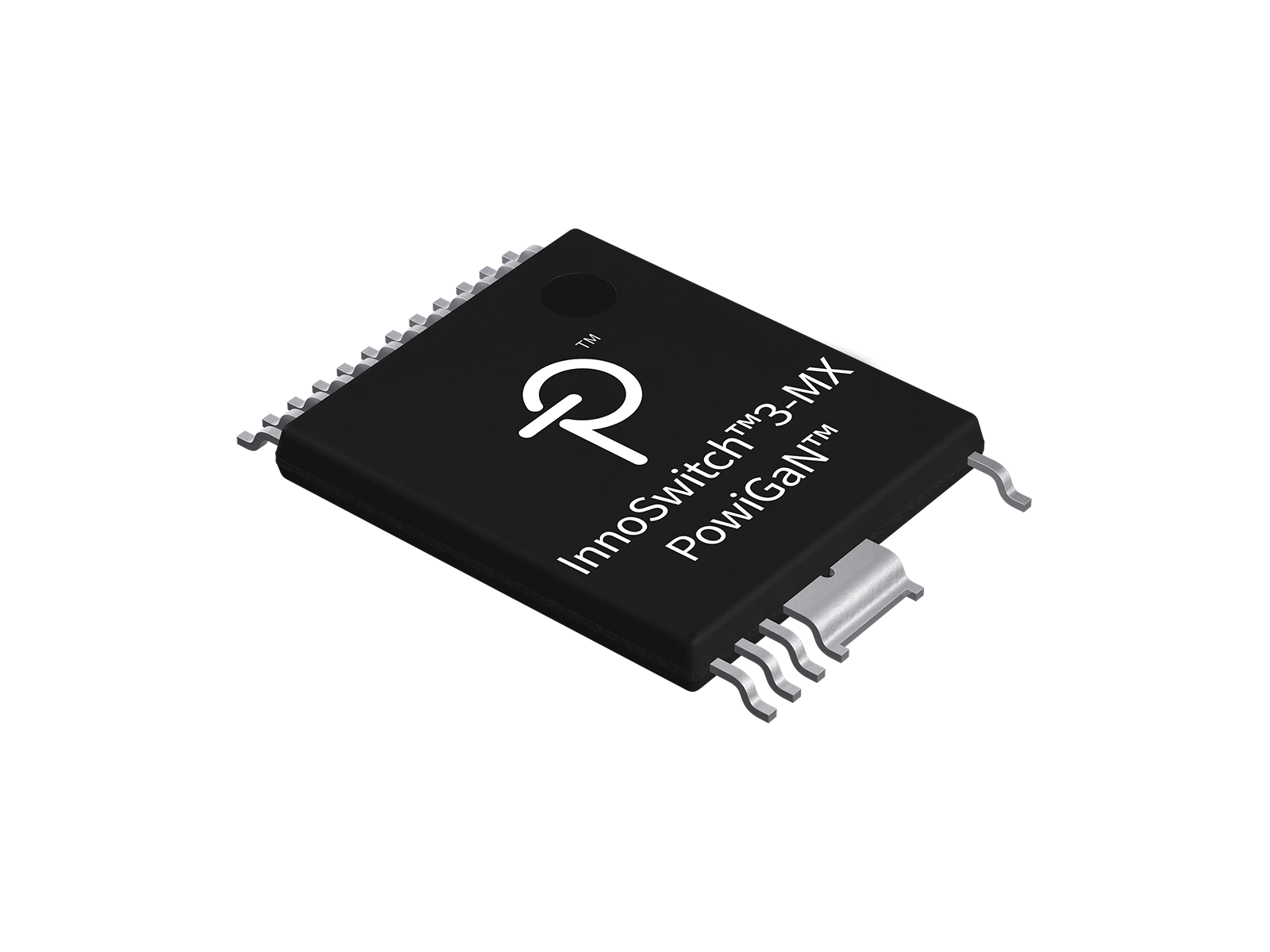

INN3467C

InnoSwitch3 のこのバージョンは、モニター及びテレビ用途の多出力、シングル ステージ電源向けに InnoMuxと併用することを念頭に設計されています。これにより、占有面積の小さい基板に極めて高いシステム効率を実現します。

InnoSwitch3-MX は、特に小型筐体や高効率が要求される多出力電源の開発及び製造を飛躍的に簡素化します。InnoSwitch3-MX のアーキテクチャは、検出機能及び安全規格フィードバック メカニズムと共に一次側コントローラ、二次側コントローラの両方を単一の IC に組み込むという革新的な構成になります。

部品を近接に配置し、革新的な内蔵通信機能 (Flux Link) を使用することで、一次側の内蔵高耐圧スイッチの疑似共振スイッチングと二次側同期整流 MOSFET の正確な制御が可能になり、全負荷範囲にわたって高い効率を維持します。

製品ハイライト

InnoSwitch3 に準拠

• InnoMuxの併用 IC
• 全負荷範囲で高効率化
• マルチモード疑似共振 (QR)/CCM フライバック コントローラ、650 V または 725 V または 750 V スイッチ、二次側検出回路及び同期整流ドライバを搭載
• FluxLink 内蔵、絶縁型フィードバック制御
• 0%-100%-0% 負荷ステップにおいて±5% CVの過渡応答特性

PowiGaN 技術

• PI 独自の窒化ガリウム技術
• ヒートシンクなしで最大 85 W の出力
• INN3478, INN3479, INN3470

EcoSmart - 高エネルギー効率

• 世界中のあらゆるエネルギー効率規制に容易に適合
• 低電力損失

優れた保護/安全性

• 一次側検出による出力 OVP
• SR FET のゲートオープン検出
• ヒステリシス過熱保護機能
• 高精度な起動/停止と過電圧保護に対応した入力電圧モニター機能

安全規格及び規制に準拠

• 強化絶縁
• 絶縁電圧 > 4000 VAC
• 生産ラインでの HIPOT 100% 準拠試験
• UL1577 及び TUV (EN60950) 安全認証取得
• EN61000-4-2、4-3 (30 V/m)、4-4、4-5、4-6、4-8 (100 A/m)、及び 4-9 (1000 A/m) などの EN61000-4 試験規格に対して クラス "A" 性能基準をクリアする設計が可能

グリーン パッケージ

• ハロゲン化合物不使用、RoHS 指令適合
