LNK625DG
藉由排除使用光耦合器及二次側控制電路，大幅簡化了低功率電源供應器設計
應用
產品詳情
說明
LinkSwitch-CV 藉由免除光耦合器及二次側控制電路，大幅簡化了有嚴格 CV 要求之 CV 電源供應器的設計。本裝置採用革新的控制技術，能根據輸入電壓與溫度的變異提供非常精確的輸出電壓調節。
本裝置將一個 725 V 功率 MOSFET、新穎的開/關控制狀態機、用於自偏壓的高電壓切換電流源、頻率抖動、逐週期電流限制與遲滯過熱關機電路全部整合到單晶片 IC 中。
產品重要特色
大幅簡化 CV 轉換器
- 免除光耦合器與所有二次側 CV 控制電路
- 免除偏壓繞組電源 – IC 為自偏壓
進階效能特色
- 可補償外部元件的溫度變異
- 運用專利的微調技術，達成極嚴格的 IC 參數公差
- 頻率抖動功能可大幅降低 EMI 濾波器成本
- 可選擇/微調外部電阻器，達成更嚴格的輸出公差
進階保護/安全功能
- 在輸出短路及所有控制迴路故障 (元件開路和短路) 狀況下，自動重新啟動保護功能可將輸出功率最多降低 95%
- 遲滯過熱關機功能 - 自動復原能力可降低電源供應器的現場退回率
- 無論在 PCB 板上還是在封裝上，汲極與其他所有接腳之間均滿足 HV 沿面距離的要求
- 725 V power MOSFET
應用
- DVD/STB
- 轉換器 (Adapter)
- 待機及輔助電源供應器
- 家用電器、白色家電和消費性電子產品
- 工業控制
產品規格
| 輸出功率 (最大) - 敞開式, 230V | 13.50 W |
| 輸出功率 (最大) - 封閉式, 230V | 8.00 W |
| 輸出功率 (最大) - 封閉式, 通用 | 6.50 W |
| 輸出功率 (最大) - 敞開式, 通用 | 8.00 W |
| 擊穿電壓 | 725 V |
| 輸入電壓 (最小) | 85 V |
| 輸入電壓 (最大) | 265 V |

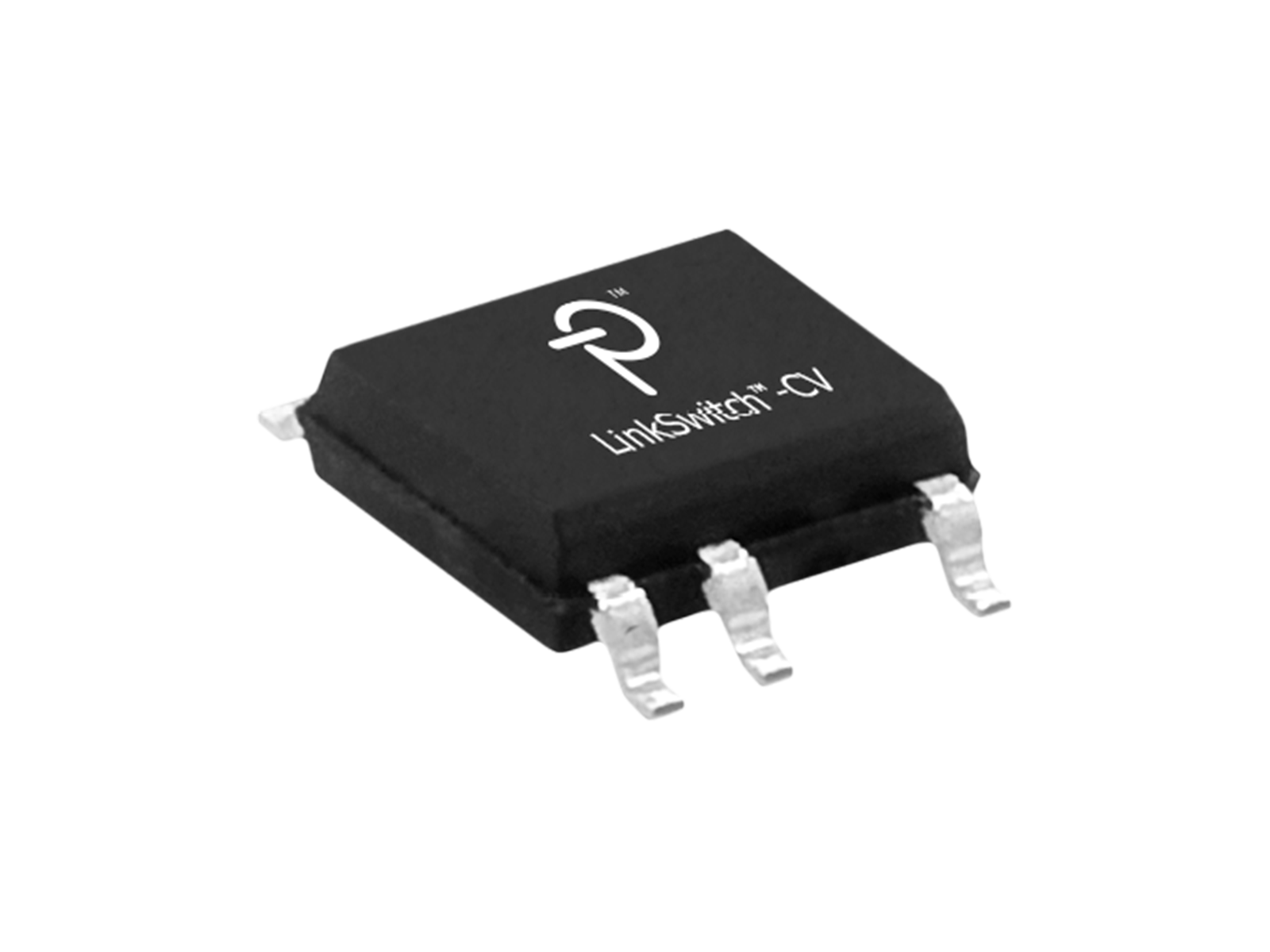

| IC封裝 | SO-8C |
| 內部開關 | 是 |
| 安裝類型 | 表面安裝 |
| 過熱反應 | 滯回 |
| 運作溫度 (最小) | -40 °C |
| 運作溫度 (最大) | 150 °C |
| 控制方式 | 初級側 |
| 控制功能 |
頻率抖動
自動重啟/鎖定故障響應
開/關控制
|
| 保護功能 |
過溫
輸出短路
輸出開環
|
| 輸出配置 | 恆壓 |
| 拓撲結構 |
返馳式
抽頭降壓式
|
| Product Sub-Type | PMIC |
| 次級回應 | 自動重啟 |
