SENZero
小型低成本解決方案，可降低高壓軌以及切換電源供應器控制器間連接之電阻訊號路徑的損失
應用
|
產品
|
產品規格型錄
|
斷開MOSFET
|
控制功能
|
擊穿電壓
|
IC封裝
|
保護功能
|
安裝類型
|
產品類別
|
運作溫度 (最大)
|
運作溫度 (最小)
|
|---|---|---|---|---|---|---|---|---|---|---|
|
Data Sheet
View Data Sheet
|
Disconnect MOSFETs
3
|
Control Features
傳感信號斷開
|
Breakdown Voltage
650 V
|
IC Package
SO-8
|
Protection Features
遠程關閉
|
Mounting Type
表面安裝
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
|
|
Data Sheet
View Data Sheet
|
Disconnect MOSFETs
2
|
Control Features
傳感信號斷開
|
Breakdown Voltage
650 V
|
IC Package
SO-8
|
Protection Features
遠程關閉
|
Mounting Type
表面安裝
|
Product Type
IC
|
Temperature - Operating (Max)
150 °C
|
Temperature - Operating (Min)
-40 °C
|
產品詳情
說明

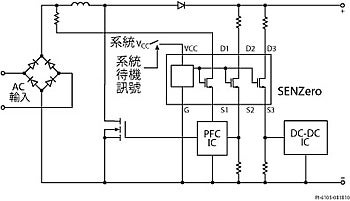

SENZero，小型低成本解決方案，可降低高壓軌以及切換電源供應器控制器間連接之電阻訊號路徑的損失。範例包括連接的前饋式或回饋式訊號路徑，以加速功率因數修正系統的控制器以及雙順向式/LLC/半橋和全橋轉換器中的前饋式訊號路徑。
根據應用需求，可在 2 (SEN012) 和 3 (SEN013) 通道版本使用該裝置。內部閘極驅動和保護電路會對內部 650 V MOSFET 提供閘極驅動訊號，以回應套用至 VCC 接腳的電壓。此簡化配置可使用系統 VCC 軌為 SENZero 的輸入，輕鬆整合到現有系統。
SENZero 系列使用低成本小型 SO-8 封裝，能夠在設計接腳配置來因應接腳連接故障情況時，減少 PCB 面積。
產品特色
- 大幅降低待機損失
- 在待機、遙控關閉或輕載情況下，中斷不必要的電路區塊
- 漏電流超低 (最多 1 µA) 650 V MOSFET
- 待機時每個通道都小於 0.5 mW
- 單一元件提供遙控中斷功能
- 遙控關閉不需使用外部元件或其他偏壓電源供應器
- 整合多個中斷 MOSFET、閘極驅動和保護
- 最少元件數提供更高的可靠性
- 保護功能可協助提升生產/製造效率
- 接腳之間的故障和 ESD 保護
- 可透過遙控關閉訊號或負載情況進行觸發
- 整合閘極接地電路可防止觸發訊號故障損失
- 綠色環保封裝技術
- 符合 RoHS 規範且無鹵素
- 可耐受高度差模突波情形
- S1、S2 和 S3 介面，包含系統接地 (system ground) 以上高達 6.5 V 的控制接腳
EcoSmart – 節能
- 關機/待機模式時，在 230 VAC 條件下損失<3 mW
應用
- 具備高電壓電阻訊號路徑的 ACDC 轉換器
- 非常適合所有超低功耗的待機系統，例如符合 EuP Lot 6 和類似節能標準的系統
